VEX100CF
Ventilationsaggregat
VEX140CF, 150CF og 160CF kan bestilles i enten Horisontal eller Vertikal udførsel, hvorimod VEX170CF kun kan bestilles som Horisontal.
![VEX100CF](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Photos product/Product families/VEX100CF_Situation_001_produitPlus.png)
Vigtigste produktegenskaber
- Kompakte aggregater med modstrømsveksler
- Indbygget el- eller vandvarmeflade
- Fleksible studsplaceringer
- Horisontale og vertikale modeller
- Kan bestilles til udendørs installation
- Boligbyggeri (flerfamilieboliger)
- Nybyggeri
- Renovering
- Erhvervslokaler
VEX100CF-serien er det velrenomerede VEX100-aggregat, nu udstyret med modstrømsveksler. Det betyder, at det kompakte og fleksible aggregat fortsat kan overholde gældende energibestemmelser, idet VEX100CF overholder Erp18. Det er en meget fleksibel aggregatserie, der kan bestilles som LEFT eller RIGHT og med studsplaceringer i side, top eller bund.
VEX140CF, 150CF og 160CF kan bestilles i enten Horisontal eller Vertikal udførsel, hvorimod VEX170CF kun kan bestilles som Horisontal.
Anbefaling
Da der er risiko for medrivning af kondensat på grund af luftvejenes placering, anbefaler vi ofte at tilkøbe tilbehør V100CFCONTUBE (kondensafløb med fitting for afkastside).
![](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Photos product/VEX100CF/Units/VEX140CF-HogV-web_large.png)
VEX100CF bringer frisk, filtreret luft ind i bygningen og genvinder varme fra udsugningsluften ved hjælp af sin højeffektive varmeveksler. Den indkommende luft kan opvarmes og/eller afkøles ved hjælp af et komplet udvalg af varme/ køleflader.
VEX100CF-serien er det velrenomerede VEX100-aggregat, nu udstyret med modstrømsveksler. Det betyder, at det kompakte og fleksible aggregat fortsat kan overholde gældende energibestemmelser, idet VEX100CF overholder Erp18. Det er en meget fleksibel aggregatserie, der kan bestilles som LEFT eller RIGHT og med studsplaceringer i side, top eller bund.
VEX140CF, 150CF og 160CF kan bestilles i enten Horisontal eller Vertikal udførsel, hvorimod VEX170CF kun kan bestilles som Horisontal.
Anbefaling
Da der er risiko for medrivning af kondensat på grund af luftvejenes placering, anbefaler vi ofte at tilkøbe tilbehør V100CFCONTUBE (kondensafløb med fitting for afkastside).
![](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Photos product/VEX100CF/Units/VEX140CF-HogV-web_large.png)
Varianter | Max. totalvirkningsgrad (%) | Krav til effektivitetsgrad | ECO effektivitetsgrad i optimalt driftpunkt | Overbelastningsbeskyttelse |
---|---|---|---|---|
VEX140CF, horisontal udførelse | 58,1 |
62N (2015) |
76,2N |
Eingebaut |
VEX150CF, horisonal udførelse | 60 |
62N (2015) |
74,4N |
Eingebaut |
VEX160CFH | 57,1 |
62N (2015) |
67,2N |
Eingebaut |
VEX170CFH | 60,4 |
62N (2015) |
66,6N |
Eingebaut |
VEX140CF, vertikal udførelse | 58,1 |
62N (2015) |
76,2N |
|
VEX150CF, vertikal udførelse | 60 |
62N (2015) |
74,4N |
|
VEX160CF, vertikal udførelse | 57,1 |
62N (2015) |
67,2N |
Varianter | Spænding indgang | Regulering |
---|---|---|
VEX140CF, horisontal udførelse | 1 x 230 V |
Trinløs via motorstyring (MC) |
VEX150CF, horisonal udførelse | 1 x 230 V |
Trinløs via motorstyring (MC) |
VEX160CFH | 1 x 230 V |
Trinløs via motorstyring (MC) |
VEX170CFH | 3 x 400 V |
Trinløs via motorstyring (MC) |
VEX140CF, vertikal udførelse | 1 x 230 V |
Trinløs via motorstyring (MC) |
VEX150CF, vertikal udførelse | 1 x 230 V |
Trinløs via motorstyring (MC) |
VEX160CF, vertikal udførelse | 1 x 230 V |
Trinløs via motorstyring (MC) |
![VEX100CF](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Illustrations dimension/VEX100CF series/VEX100CF/RD13988_VEX100VL_CF_HCW_dimension_large.png)
![VEX100CF](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Illustrations dimension/VEX100CF series/VEX100CF/RD13989_VEX100HL_CF_HCW_dimensions_large.png)
Varianter | A (mm) | B (mm) | C (mm) | Ø tilslutning udeluft eller fraluft (mm) | Ø tilslutning afkast eller tilluft (mm) | Vægt (kg) | Vægt for indtransport |
---|---|---|---|---|---|---|---|
VEX140CF, horisontal udførelse | 1365 |
1395 |
750 |
315 |
315 |
220 |
129 kg (ekskl. låger, varmeveksler og ventilatorer) |
VEX150CF, horisonal udførelse | 1600 |
1545 |
835 |
400 |
400 |
330 |
207 kg (ekskl. låger, varmeveksler og ventilatorenheder) |
VEX160CFH | 1820 |
1745 |
940 |
500 |
500 |
410 |
242 kg (ekskl. låger, varmeveksler og ventilatorenheder) |
VEX170CFH | 2200 |
2050 |
1240 |
760 |
520 kg (ekskl. låger, varmeveksler og ventilatorenheder) |
||
VEX140CF, vertikal udførelse | 1365 |
1395 |
750 |
315 |
315 |
220 |
129 kg (ekskl. låger, varmeveksler og ventilatorenheder) |
VEX150CF, vertikal udførelse | 1600 |
1545 |
835 |
400 |
400 |
330 |
207 kg (ekskl. låger, varmeveksler og ventilatorenheder) |
VEX160CF, vertikal udførelse | 1820 |
1745 |
940 |
500 |
500 |
410 |
242 kg (ekskl. låger, varmeveksler og ventilatorenheder) |
Varianter | Min. luftmængde (m³/h) | Maks. ErP luftmængde (m³/h) (m³/h) | Maks. luftmængde (m³/h) |
---|---|---|---|
VEX140CF, horisontal udførelse | 396 |
1800 |
1920 |
VEX150CF, horisonal udførelse | 725 |
2575 |
3160 |
VEX160CFH | 1053 |
3275 |
4680 |
VEX170CFH | 1296 |
5930 |
8320 |
VEX140CF, vertikal udførelse | 396 |
1800 |
1920 |
VEX150CF, vertikal udførelse | 725 |
2575 |
3160 |
VEX160CF, vertikal udførelse | 1053 |
3275 |
4680 |
Varianter | Frekvens (Hz) | Anlæggets maksimale elektriske effekt (kW) | Spænding (V) | Maks. fasestrøm (A) | Maks. nulstrøm (A) |
---|---|---|---|---|---|
VEX140CF, horisontal udførelse | 50 |
1,6 |
1x230 |
12,5 |
|
VEX150CF, horisonal udførelse | 50 |
2,7 |
3x400 |
8,7 |
15,0 |
VEX160CFH | 50 |
4,8 |
3x400 |
15,5 |
23,5 |
VEX170CFH | 50 |
9,2 |
3x400 |
17,5 |
|
VEX140CF, vertikal udførelse | 50 |
1,6 |
1x230 |
12,5 |
|
VEX150CF, vertikal udførelse | 50 |
2,7 |
3x400 |
8,7 |
15,0 |
VEX160CF, vertikal udførelse | 50 |
4,8 |
3x400 |
15,5 |
23,5 |
MEKANISK YDEEVNE: I henhold til ds/en 1886 og certificeret af Eurovent
I henhold til ds/en 1886 og certificeret af Eurovent:
- Styrke af aggregathus: D1 (M)
- Tæthed ved undertryk på -400 Pa: L1 (M)
- Tæthed ved overtryk på +700 Pa: L1 (M)
- Filter bypass lækage: F9 ved under- og overtryk
- Termisk transmission: T2 (M)
- Termisk brofaktor: TB3
![](https://assets.exhausto.dk/assets/media/Catalogue_Aldes/01-Produits_Corporate/01-Corporate/03-Identite_Visuelle/02-Pictogrammes_Corporate/08-Pictos_Logos_Normatifs/01-Logos_Normatifs/Eurovent_Logo_002_large.png)
Kabinetterne er lavet af Aluzink AZ185 klasse C4 iht. EN/ISO 12 944-2 og isoleret med 50 mm mineraluld. Det medfører et lavt lydniveau til omgivelserne/opstillingsrummet.
Panelkonstruktionen minimerer dannelsen af kuldebroer i aggregatet.
![](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Photos product/VEX200 series/VEX200 details/VEX250-closed_Detail_001_large.png)
Ved kombinationen af højteknologiske EC-motorer og EXHAUSTOs motorcontroller opnås et meget lavt energiforbrug, og med EXstream ventilatorhjulet opnås samtidig en høj ydelse.
![](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Photos product/VEX300 series/VEX300 details/VEX340_motor_section_large.png)
EXstream performance.
Aggregatet er forsynet med EXHAUSTOs EXstream ventilatorhjul, et af markedets førende ventilatorhjul med hensyn til lavt energiforbrug og lavt lydniveau
![](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Photos product/Accessories/EC Motor/EXstream-impeller_Accessories_001_large.png)
Den let tilgængelige tilslutningsboks med indbygget forsyningsadskiller og automatsikringer sikrer nem adgang for tilslutning og justering.
![](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Photos product/VEX200 series/VEX200 automatics/VEX240_automatic_box_large.png)
Panelfiltrene er lette at udskifte og kan bestilles som filterklasse Coarse 85% (M5) eller ePM1 55% (F7) iht. EN779.
![](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Photos product/Accessories/Filters/Panelfilter-F7-2-sizes_Consumable_006_large.png)
Panelfiltrene er lette at udskifte og kan bestilles som filterklasse Coarse 85% (M5) eller ePM1 55% (F7) iht. EN779.
![](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Photos product/VEX100 series/VEX100 details/VEX170-front-open-HCW_Detail_001_large.png)
Montagesokkel er tilbehør til VEX140-150-160 og standard på VEX170.
Montagesoklen er udstyret med fødder, der har en justerbar højde på 130 - 160 mm.
![](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Photos product/VEX300 series/VEX300 details/VEX300-socket-feet_Detail_001_large.png)

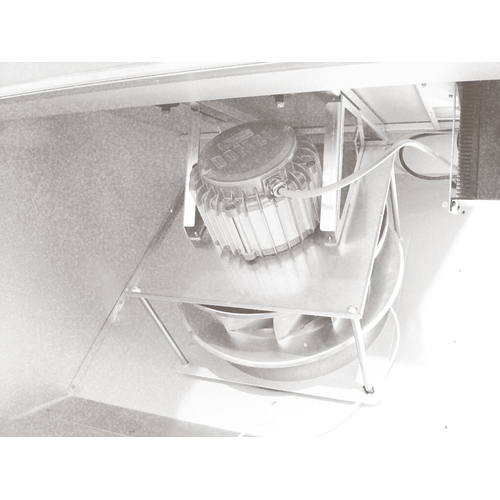

Motorsektionerne er monteret i svingningsdæmpere, hvilket betyder mindre støj og vibrationer i kanalerne, og man behøver ikke montere flexforbindelser mellem aggregat og kanalsystem.
Motorsektionerne er udtrækbare for nemmere service.
Motorerne er type EC med meget høj virkningsgrad, der lever op til EcoDesign direktivets krav.
![](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Photos product/Accessories/EC Motor/EC-Motor-1_Detail_004_large.png)
Ved nogle projekter kan pladsforhold gøre indtransport af aggregatet vanskeligt eller umuligt. VEX100CF kan derfor bestilles som SPLIT. Det betyder at aggregatet bygges og testes fra fabrik som vanligt - blot uden fugning. Aggregatet kan derfor nemt skilles ad på installationsstedet, bæres ind i enkeltdele, samles, fuges og idriftsættes.
![](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Illustrations product/VEX100 series/VEX170/RD11418_VEX170HL_Exploded_large.png)
VEX100CF er konstrueret med bypass af-isning. Det vil sige, at udeluften i større eller mindre grad ledes uden om varmeveksleren og direkte hen til eftervarmefladen ved risiko for til-isning. Dette stiller større krav til ydelsen på eftervarmefladen. Til gengæld undgås en fordyrende forvarmeflade. Tegningen nedenfor viser et eksempel på en af-isningssituation, hvor 20 % af udeluften ledes gennem bypassspjæld.
Eftervarmeflade og afisningsfunktionen:
Afisningssituationen vises ovenfor, her indgår en eftervarmeflade. Den er helt nødvendig for at få afisningsfunktionen til at fungere korrekt. Uden eftervarmeflade vil afisningsprocessen medføre, at temperaturen på tilluften falder, og før eller senere vil VEX-aggregatet stoppe pga. tilisning
Varmeveksleren kan frostsikres på 2 måder, enten temperaturstyret eller trykstyret. Selve afisningen kan forløbe forskelligt afhængig af om der er installeret eftervarmeflade eller ej.
![](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Diagrams simplified/VEX100 series/VEX100/RD13066DK_VEX100_De-icing_principle_large.png)
Temperaturstyret frostsikring er standard i automatikken. Det er en billig og i nogle situationer en tilstrækkelig frostsikring.
Temperaturføleren sidder inde i varmeveksleren og starter af-isningsforløbet når en given temperatur er nået. Denne temperatur er fabriksindstillet til 0 °C, men kan ændres i automatikken.
Temperaturstyret frostsikring starter af-isning uanset om der er is i veksleren eller ej.
![](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Diagrams simplified/VEX300 series/VEX320C VEX330C/RD13144DK_VEX320_330_de-ice_function_TEMP_large.png)
Automatikken kender den aktuelle luftmængde og derfor også tryktabet igennem veksleren. Hvis der opbygges is i varmeveksleren vil tryktabet over veksleren stige, og når det overstiger en given værdi træder af-isningen i kraft.
Fordelen ved trykstyret frostsikring er, at der kun af-ises, når der rent faktisk er is, uanset om det er frostvejr eller ej.
![](https://assets.exhausto.dk/assets/media/Exhausto_Catalog/Diagrams simplified/VEX300 series/VEX320C VEX330C/RD13143DK_VEX320_330_de-ice_function_AFC_DEP_large.png)
