FSB Boksventilator

FSB

Boksventilator

Brandgasventilator godkendt til temperaturer på op til 400°C i 120 min (400/2H) og godkendt som både drifts- og evakueringsventilator ift. EN12101-3:2015.
FSB
Se varianter
FSB

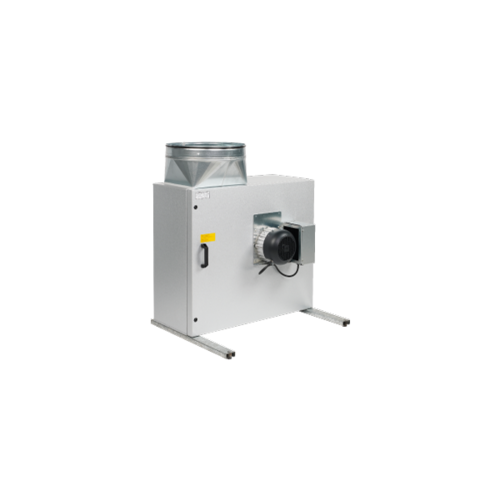

FSB brandgasventilator er en boksventilator, der er godkendt til temperaturer på op til 400°C i 120 min (400/2H). FSB brandgasventilator er godkendt som både drifts- og evakueringsventilator ift. EN12101-3:2015.

Som driftsventilator er FSB en energiøkonomisk boksventilator, da den er udstyret med EC-motor og ventilatorhjul med bagudkrummede skovle. FSB fås i 4 størrelser, der dækker kapacitetsområdet 350 - 7.300 m³/h.
FSB

Vigtigste produktegenskaber

  • Certificeret brandgasventilator
  • Drifts- og evakueringsventilator F400/2H
  • Minimalt energiforbrug
  • Lave driftsomkostninger
  • Længere serviceintervaller
  • Lavt lydniveau
  • Bagudkrummede skovle
Varianter Maks. totalvirkningsgrad (%) ECO måleopstilling Krav til effektivitetsgrad ECO effektivitetsgrad i optimalt driftpunkt Optimalt driftspunkt Nominelt omdrejningstal (Omdr./min.) Elforsyning Overbelastningsbeskyttelse Motoreffekt (kW)
FSB25041EC2

68,4

D

64, N(2015)

96,8

Optimalt driftspunkt:

  • Optaget effekt: 164 W
  • Luftmængde: 1354 m³/h
  • Totaltryk: 298 Pa
  • Omdrejningstal: 1443 omdr./min.

1400

1x230 - 50 Hz

Indbygget i motorstying

0,18
FSB31541EC2

69,0

D

64, N(2015)

92,8

Optimalt driftspunkt:

  • Optaget effekt: 335 W
  • Luftmængde: 2173 m³/h
  • Totaltryk: 383 Pa
  • Omdrejningstal: 1417 omdr./min.

1400

1x230 - 50 Hz

Indbygget i motorstying

0,37
FSB40041EC2

71,6

D

64, N(2015)

95

Optimalt driftspunkt:

  • Optaget effekt: 375 W
  • Luftmængde: 2868 m³/h
  • Totaltryk: 337 Pa
  • Omdrejningstal: 1195 omdr./min.

1435

1x230 - 50 Hz

Indbygget i motorstying

0,75
FSB50041EC2

71,5

D

64, N(2015)

89,6

Optimalt driftspunkt:

  • Optaget effekt: 824 W
  • Luftmængde: 4252 m³/h
  • Totaltryk: 499 Pa
  • Omdrejningstal: 1261 omdr./min.

1420

1x230 - 50 Hz

Indbygget i motorstying

1,1

Boxventilatoren kan monteres i forskellige positioner. Dog må ventilatoren ikke placeres, så motoren vender nedad. Standard montering: A Alternative monteringsmuligheder: B, C og D Ved montage skal der tages hensyn til, at lågen kan åbnes for service, og at der er adgang til skruerne i lågen (se måltabel side 7 og 15 i vejledningen for produktet med angivelse af åbningsradius R). Desuden skal der tages hensyn til, at der er plads til at isolere kanalerne. Ved monteringsmåde B eller D, med lågen opad, skal der anvendes specialbeslag for at holde lågen (tilbehør). Boxventilatoren skal ikke fastspændes til underlaget. Underlaget skal altid være svingningsdødt og stabilt, så det ikke kan komme i svingninger eller nedbøjes.

FSB
Varianter A (mm) B (mm) C (mm) G (mm) E Ø (mm) Vægt (kg)
FSB25041EC2

785

625

325

800

250

52
FSB31541EC2

785

675

355

800

315

57
FSB40041EC2

895

775

390

800

400

73
FSB50041EC2

990

880

425

850

500

88
Varianter Frekvens (Hz) Maks. strømstyrke (A) Maks. optaget effekt (kW) Motoreffekt (kW) ErP-effektivitetsgrad Motor Amp/kW
FSB25041EC2

50

1,2

0,17

0,18

96,8

1,2 / 0,18
FSB31541EC2

50

2,2

0,35

0,37



2,2 / 0,37
FSB40041EC2

50

4,5

0,67

0,75

95

4,5 / 0,75
FSB50041EC2

50

8,5

1,23

1,1

89,6

8,5 / 1,1
ECO måleopstilling

D

FSB boxventilatorer er lavet af Aluzink AZ185 klasse C4 iht. EN/ISO12944-2 og lyd- og kondensisoleret med 50 mm mineraluld.

FSB er testet og godkendt både som drift- og evakueringsventilator F400/2h iht. EN12101-3:2015

Ventilatorhjulet er et B-hjul lavet i støbt aluminium.

Det har bagudkrummede skovle, hvilket sikrer et lavt energiforbrug, og har endvidere den fordel, at skidt ikke så let sætter sig fast og forringer hjulets effektivitet.

Studsene på FSB er forsynet med gummitætninger, og overgangsstykket på afkastsiden er specielt udviklet for minimalt tryktab.

For at minimere støj og vibration har boxventilatoren som standard effektive svingningsdæmpere monteret på bærevinkler.

Boxventilatoren FSB er monteret med splithængsler, der sikrer, at lågen kan afmonteres ved installation og servicering selv under meget trange pladsforhold, eller ved transport på vanskelige steder.

FSB boxventilatoren er konstrueret til at transportere luft med fugtighed på under 80% RH.

FSB kan leveres i special udgave med kondensafløb for luft med fugtighed over 80% RH

Produkt- og tilbehørsvarianter

  • FSB25041EC2
    FSB25041EC2
    • MAC12 konstanttrykregulator
      MAC12 konstanttrykregulator
    • EFC1P2, Elektronisk hastighedsregulator
      EFC1P2, Elektronisk hastighedsregulator
  • FSB31541EC2
    FSB31541EC2
    • MAC12 konstanttrykregulator
      MAC12 konstanttrykregulator
    • EFC1P2, Elektronisk hastighedsregulator
      EFC1P2, Elektronisk hastighedsregulator
  • FSB40041EC2
    FSB40041EC2
    • MAC12 konstanttrykregulator
      MAC12 konstanttrykregulator
    • EFC1P2, Elektronisk hastighedsregulator
      EFC1P2, Elektronisk hastighedsregulator
  • FSB50041EC2
    FSB50041EC2
    • MAC12 konstanttrykregulator
      MAC12 konstanttrykregulator
    • EFC1P2, Elektronisk hastighedsregulator
      EFC1P2, Elektronisk hastighedsregulator
