BESB Boksventilator

BESB

Boksventilator

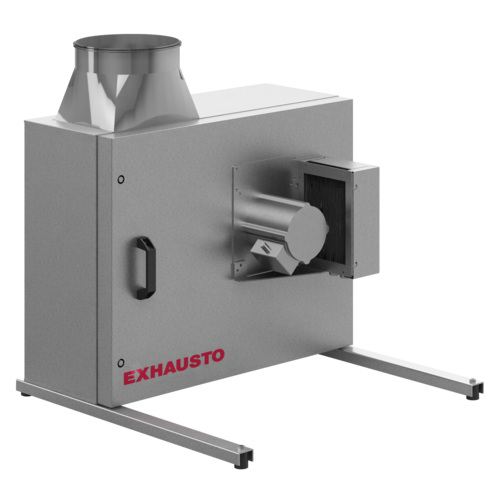

Boksventilator med EC-motor - fås i fire størrelser. Lavt energiforbrug, lavt lydniveau og lave serviceomkostninger.
BESB
Download CAD-fil
BESB

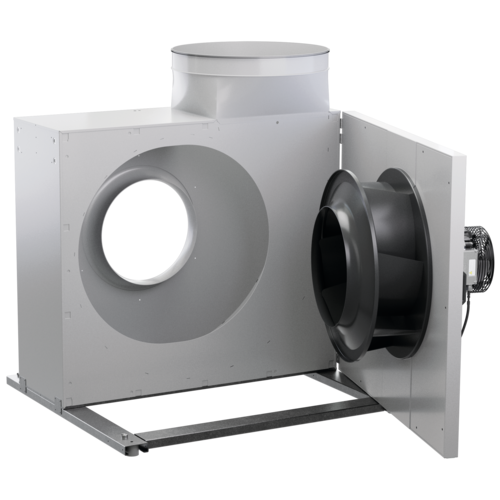

BESKRIVELSE:
BESB boksventilator er en lavenergiventilator med bagudbøjet B-hjul og lyddæmpende isolering.

BESB fås i 4 størrelser - BESB250, 315, 400 og 500. BESB315, 400 og 500 leveres med måleudtag for luftmængdemåling.

MOTORER:
Alle BESB boksventilatorer er udstyret med EC-motor. Få overblik over de enkelte størrelsers her under.

TEMPERATUR:
BESB boksventilator tåler temperaturer op til 80 °C ved normal drift.

Brandgasventilator
Hvis der er brug for en certificeret brandgasventilator, henviser vi til FSB boksventilator, der er beskrevet under produktgruppe Brandsikring

UDENDØRS VARIANT:

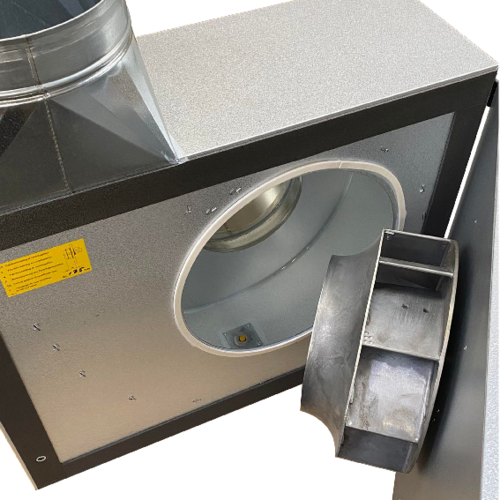

BESB kan bestilles i udendørs version (OD), som har følgende egenskaber.

> Egnet for udendørs montage
> Temperaturområde - tåler varm luft op til 200 °C
BESB

Vigtigste produktegenskaber

  • Spareventilator
  • Minimalt energiforbrug
  • Lave driftsomkostninger
  • Længere serviceintervaller
  • Lavt lydniveau
  • Bagudkrummede skovle
  • Boligbyggeri (flerfamilieboliger)
  • Individuel bolig
  • Nybyggeri
  • Renovering
  • Erhvervslokaler
Varianter Betingelser
BESB25041EC2

Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +80°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11

BESB25041EC2OD, udendørs

Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +80°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11

BESB25041EC2S, SPLIT
BESB31541EC2

Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +80°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11

BESB31541EC2OD, udendørs

Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +80°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11

BESB31524EC2S, SPLIT
BESB40041EC2

Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +80°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11

BESB40041EC2OD, udendørs

Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +80°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11

BESB40041EC2S, SPLIT
BESB50041EC2

Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +80°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11

BESB50041EC2OD, udendørs

Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +80°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11

BESB50043EC

Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +80°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11

BESB50041EC2S, SPLIT
Varianter Max. totalvirkningsgrad (%) ECO måleopstilling Krav til effektivitetsgrad ECO effektivitetsgrad i optimalt driftpunkt
BESB25041EC2

68,4

D

64, N(2015)

96,8

BESB25041EC2OD, udendørs

68,4

D

64, N(2015)

96,8

BESB25041EC2S, SPLIT

68,4

D

64, N(2015)

96,8

BESB31541EC2

69,0

D

64, N(2015)

92,8

BESB31541EC2OD, udendørs

69

D

64, N(2015)

92,8

BESB31524EC2S, SPLIT

69



64, N(2015)

92,8

BESB40041EC2

71,6

D

64, N(2015)

95

BESB40041EC2OD, udendørs

71,6

D

64, N(2015)

95

BESB40041EC2S, SPLIT

71,6

D

64, N(2015)

95

BESB50041EC2

71,5

D

64, N(2015)

89,6

BESB50041EC2OD, udendørs

71,5

D

64, N(2015)

89,6

BESB50043EC

74,6

D

64, N(2015)

89

BESB50041EC2S, SPLIT

71,5

D

64, N(2015)

89,6

Varianter EC motor Optimalt driftspunkt Nominelt omdrejningstal (Omdr./min.) Elforsyning Overbelastningsbeskyttelse Motoreffekt (kW)
BESB25041EC2

EC motor med integreret VSD

Optimalt driftspunkt:

  • Optaget effekt: 164 W
  • Luftmængde: 1354 m³/h
  • Totaltryk: 298 Pa
  • Omdrejningstal: 1443 omdr./min.

1400

1x230 - 50 Hz

Indbygget i motorstying

0,18

BESB25041EC2OD, udendørs

EC motor med integreret VSD

Optimalt driftspunkt:

  • Optaget effekt: 164 W
  • Luftmængde: 1354 m³/h
  • Totaltryk: 298 Pa
  • Omdrejningstal: 1443 omdr./min.

1400



Indbygget i motorstying

0,18

BESB25041EC2S, SPLIT

EC motor med integreret VSD

Optimalt driftspunkt:

  • Optaget effekt: 164 W
  • Luftmængde: 1354 m³/h
  • Totaltryk: 298 Pa
  • Omdrejningstal: 1443 omdr./min.

1400

1x230 - 50 Hz

Indbygget i motorstying

0,18

BESB31541EC2

EC motor med integreret VSD

Optimalt driftspunkt:

  • Optaget effekt: 335 W
  • Luftmængde: 2173 m³/h
  • Totaltryk: 383 Pa
  • Omdrejningstal: 1417 omdr./min.

1400

1x230 - 50 Hz

Indbygget i motorstying

0,37

BESB31541EC2OD, udendørs

EC motor med integreret VSD

Optimalt driftspunkt:

  • Optaget effekt: 335 W
  • Luftmængde: 2173 m³/h
  • Totaltryk: 383 Pa
  • Omdrejningstal: 1417 omdr./min.

1400



Indbygget i motorstying

0,37

BESB31524EC2S, SPLIT

EC motor med integreret VSD

Optimalt driftspunkt:

  • Optaget effekt: 335 W
  • Luftmængde: 2173 m³/h
  • Totaltryk: 383 Pa
  • Omdrejningstal: 1417 omdr./min.

1400



Indbygget i motorstying


BESB40041EC2

EC motor med integreret VSD

Optimalt driftspunkt:

  • Optaget effekt: 375W
  • Luftmængde: 2868 m³/h
  • Totaltryk: 337 Pa
  • Omdrejningstal: 1195 omdr./min.

1435

1x230 - 50 Hz

Indbygget i motorstying

0,75

BESB40041EC2OD, udendørs

EC motor med integreret VSD

Optimalt driftspunkt:

  • Optaget effekt: 375 W
  • Luftmængde: 2868 m³/h
  • Totaltryk: 337 Pa
  • Omdrejningstal: 1195 omdr./min.

1435



Indbygget i motorstying

0,75

BESB40041EC2S, SPLIT

EC motor med integreret VSD

Optimalt driftspunkt:

  • Optaget effekt: 375W
  • Luftmængde: 2868 m³/h
  • Totaltryk: 337 Pa
  • Omdrejningstal: 1195 omdr./min.

1435

1x230 - 50 Hz

Indbygget i motorstying


BESB50041EC2

EC motor med integreret VSD

Optimalt driftspunkt:

  • Optaget effekt: 824 W
  • Luftmængde: 4252 m³/h
  • Totaltryk: 499 Pa
  • Omdrejningstal: 1261 omdr./min.

1420

1x230 - 50 Hz

Indbygget i motorstying

1,1

BESB50041EC2OD, udendørs

EC motor med integreret VSD

Optimalt driftspunkt:

  • Optaget effekt: 824 W
  • Luftmængde: 4252 m³/h
  • Totaltryk: 499 Pa
  • Omdrejningstal: 1261 omdr./min.

1420



Indbygget i motorstying

1,1

BESB50043EC

EC motor med integreret VSD

Optimalt driftspunkt:

  • Optaget effekt: 1472 W
  • Luftmængde: 5199 m³/h
  • Totaltryk: 760 Pa
  • Omdrejningstal: 1551 omdr./min.

1757

3 x 400 V

Integrated in motor control

2,2

BESB50041EC2S, SPLIT

EC motor med integreret VSD

Optimalt driftspunkt:

  • Optaget effekt: 824 W
  • Luftmængde: 4252 m³/h
  • Totaltryk: 499 Pa
  • Omdrejningstal: 1261 omdr./min.

1420

1x230 - 50 Hz

Indbygget i motorstying



Boksventilatoren kan monteres i forskellige positioner, dog skal der tages hensyn til, at der er plads til at isolere kanalerne. Ved monteringsmåde B eller D, med lågen opad, skal der anvendes specialbeslag for at holde lågen (tilbehør). Boksventilatoren skal ikke fastspændes til underlaget. Underlaget skal altid være svingningsdødt og stabilt, så det ikke kan komme i svingninger eller nedbøjes. Udendørs model kan monteres efter mulighed A og B.

BESB BESB BESB BESB
Varianter A (mm) B (mm) C (mm) G (mm) E Ø (mm) Vægt (kg)
BESB25041EC2

785

625

325

800

250

52

BESB25041EC2OD, udendørs

785

625

325

800

250

52

BESB25041EC2S, SPLIT

785

625

325

800

250

52

BESB31541EC2

785

675

355

800

315

57

BESB31541EC2OD, udendørs

785

675

355

800

315

57

BESB31524EC2S, SPLIT

785

675

355

800

315

57

BESB40041EC2

895

775

390

800

400

73

BESB40041EC2OD, udendørs

895

775

390

800

400

73

BESB40041EC2S, SPLIT

895

775

390

800

400

73

BESB50041EC2

990

860

425

850

500

88

BESB50041EC2OD, udendørs

990

860

425

850

500

88

BESB50043EC

990

860

425

850

500

91

BESB50041EC2S, SPLIT

990

860

425

850

500

88

Varianter Min. luftmængde (m³/h) Maks. luftmængde (m³/h)
BESB25041EC2

350

2260

BESB25041EC2OD, udendørs

350

2260

BESB25041EC2S, SPLIT

350


BESB31541EC2

570

3590

BESB31541EC2OD, udendørs

570

3590

BESB31524EC2S, SPLIT
BESB40041EC2

950

6000

BESB40041EC2OD, udendørs

950

6000

BESB40041EC2S, SPLIT
BESB50041EC2

1180

7300

BESB50041EC2OD, udendørs

1180

7300

BESB50043EC

1330

10800

BESB50041EC2S, SPLIT
Varianter Lyddata tabel
BESB25041EC2
KdB(A)Kw(dB)
HzKWAKpA1252505001K2K4K8K
IIIIII
Lw181163-3-11-14-22-32
Lw2251085-1-5-11-19-32
Lw3-12-10-4-12-16-13-19-20-26-33
LpA3-20
BESB25041EC2OD, udendørs
KdB(A)Kw(dB)
HzKWAKpA1252505001K2K4K8K
IIIIII
Lw181163-3-11-14-22-32
Lw2251085-1-5-11-19-32
Lw3-12-10-4-12-16-13-19-20-26-33
LpA3-20
BESB25041EC2S, SPLIT
KdB(A)Kw(dB)
HzKWAKpA1252505001K2K4K8K
IIIIII
Lw181163-3-11-14-22-32
Lw2251085-1-5-11-19-32
Lw3-12-10-4-12-16-13-19-20-26-33
LpA3-20
BESB31541EC2
KdB(A)Kw(dB)
HzKWAKpA1252505001K2K4K8K
IIIIII
Lw10651-3-5-10-17-25
Lw241784-32-7-15-25
Lw3-15-10-4-11-15-19-22-23-29-34
LpA3-23
BESB31541EC2OD, udendørs
KdB(A)Kw(dB)
HzKWAKpA1252505001K2K4K8K
IIIIII
Lw10651-3-5-10-17-25
Lw241784-32-7-15-25
Lw3-15-10-4-11-15-19-22-23-29-34
LpA3-23
BESB31524EC2S, SPLIT
KdB(A)Kw(dB)
HzKWAKpA1252505001K2K4K8K
IIIIII
Lw10651-3-5-10-17-25
Lw241784-32-7-15-25
Lw3-15-10-4-11-15-19-22-23-29-34
LpA3-23
BESB40041EC2
KdB(A)Kw(dB)
HzKWAKpA1252505001K2K4K8K
IIIIII
Lw10640-4-4-11-17-28
Lw240662-32-10-18-30
Lw3-17-13-7-14-18-21-24-28-31-37
LpA3-25
BESB40041EC2OD, udendørs
KdB(A)Kw(dB)
HzKWAKpA1252505001K2K4K8K
IIIIII
Lw10640-4-4-11-17-28
Lw240662-32-10-18-30
Lw3-17-13-7-14-18-21-24-28-31-37
LpA3-25
BESB40041EC2S, SPLIT
KdB(A)Kw(dB)
HzKWAKpA1252505001K2K4K8K
IIIIII
Lw10640-4-4-11-17-28
Lw240662-32-10-18-30
Lw3-17-13-7-14-18-21-24-28-31-37
LpA3-25
BESB50041EC2
KdB(A)Kw(dB)
HzKWAKpA1252505001K2K4K8K
IIIIII
Lw11740-3-4-12-15-24
Lw261784-14-11-16-28
Lw3-15-13-7-11-15-18-21-25-27-33
LpA3-25
BESB50041EC2OD, udendørs
KdB(A)Kw(dB)
HzKWAKpA1252505001K2K4K8K
IIIIII
Lw11740-3-4-12-15-24
Lw261784-14-11-16-28
Lw3-15-13-7-11-15-18-21-25-27-33
LpA3-25
BESB50043EC
KdB(A)Kw(dB)
HzKWAKpA1252505001K2K4K8K
IIIIII
Lw11740-3-4-12-15-24
Lw261784-14-11-16-28
Lw3-15-13-7-11-15-18-21-25-27-33
LpA3-25
BESB50041EC2S, SPLIT
KdB(A)Kw(dB)
HzKWAKpA1252505001K2K4K8K
IIIIII
Lw11740-3-4-12-15-24
Lw261784-14-11-16-28
Lw3-15-13-7-11-15-18-21-25-27-33
LpA3-25
Varianter Frekvens (Hz) Maks. strømstyrke (A) El-forsyning Maks. optaget effekt (kW) Motoreffekt (kW) Motor Amp/kW
BESB25041EC2

50

1,2

Enfaset

0,17

0,18


BESB25041EC2OD, udendørs

50

1,2

Enfaset

0,17

0,18

1,2 / 0,18

BESB25041EC2S, SPLIT

1,2

Enfaset

0,17

0,18


BESB31541EC2

50

2,2

Enfaset

0,35

0,37

2,2 / 0,37

BESB31541EC2OD, udendørs

50

2,2

Enfaset

0,35

0,37

2,2 / 0,37

BESB31524EC2S, SPLIT
BESB40041EC2

50

4,5

Enfaset

0,67

0,75

4,5 / 0,75

BESB40041EC2OD, udendørs

50

4,5

Enfaset

0,67

0,75

4,5 / 0,75

BESB40041EC2S, SPLIT
BESB50041EC2

50

8,5

Enfaset

1,23

1,1

8,5 / 1,1

BESB50041EC2OD, udendørs

50

8,5

Enfaset

1,23

1,1

8,5 / 1,1

BESB50043EC

50

3,8

Trefaset

2,19

2,2

3,8 / 2,2

BESB50041EC2S, SPLIT
Varianter ECO måleopstilling
BESB25041EC2

D

BESB25041EC2OD, udendørs

D

BESB25041EC2S, SPLIT

D

BESB31541EC2

D

BESB31541EC2OD, udendørs

D

BESB31524EC2S, SPLIT
BESB40041EC2

D

BESB40041EC2OD, udendørs

D

BESB40041EC2S, SPLIT

D

BESB50041EC2

D

BESB50041EC2OD, udendørs

D

BESB50043EC

D

BESB50041EC2S, SPLIT

D

BESB boksventilatorer er lavet af Aluzink AZ185 klasse C4 iht. EN/ISO12944-2 og lyd- og kondensisoleret med 50 mm mineraluld.

BESB kan som standard klare en medietemperatur på op til 80°C, men kan i OD-variant klare temperaturer helt op til 200°C.

Ventilatorhjulet er et B-hjul lavet i støbt aluminium.

Det har bagudkrummede skovle, hvilket sikrer et lavt energiforbrug, og har endvidere den fordel, at skidt ikke så let sætter sig fast og forringer hjulets effektivitet.

Studsene på BESB er forsynet med gummitætninger, og overgangsstykket på afkastsiden er specielt udviklet for minimalt tryktab.

For at minimere støj og vibration har boksventilatoren som standard effektive svingningsdæmpere monteret på bærevinkler.

Boksventilatoren BESB er monteret med splithængsler, der sikrer, at lågen kan afmonteres ved installation og servicering selv under meget trange pladsforhold, eller ved transport på vanskelige steder.

BESB boksventilatoren er konstrueret til at transportere luft med fugtighed på under 80% RH.

BESB kan leveres i OD-variant med kondensafløb for luft med fugtighed over 80% RH.

Er der problemer med at få BESB boksventilatoren transporteret ind i et stykke, kan den bestille som SPLIT udførsel.

Produkt- og tilbehørsvarianter

  • BESB25041EC2
    BESB25041EC2
  • BESB25041EC2OD, udendørs
    BESB25041EC2OD, udendørs
  • BESB25041EC2S, SPLIT
    BESB25041EC2S, SPLIT
  • BESB31541EC2
    BESB31541EC2
  • BESB31541EC2OD, udendørs
    BESB31541EC2OD, udendørs
  • BESB31524EC2S, SPLIT
    BESB31524EC2S, SPLIT
  • BESB40041EC2
    BESB40041EC2
  • BESB40041EC2OD, udendørs
    BESB40041EC2OD, udendørs
  • BESB40041EC2S, SPLIT
    BESB40041EC2S, SPLIT
  • BESB50041EC2
    BESB50041EC2
  • BESB50041EC2OD, udendørs
    BESB50041EC2OD, udendørs
  • BESB50043EC
    BESB50043EC
  • BESB50041EC2S, SPLIT
    BESB50041EC2S, SPLIT

Dokumenter

Showing 1 - y of dokument
  • BESB, FSB EF-Overensstemmelseserklæring
    Certifikater og erklæringer
    126 Kb
  • BESB - FSB Montagevejledning
    Vejledninger
    4 Mb
  • BESB Split, montagevejledning
    Vejledninger
    2 Mb
  • Modbus kommunikation på EXHAUSTO-ventilatorer med EC-motor-controller
    Vejledninger
    3 Mb
  • BESB Version 2, Montagevejledning
    Vejledninger
    3 Mb
  • BESB, montage af sikringsbeslag
    Vejledninger
    355 Kb
  • BESB motordata iht EC327-2011
    Certifikater og erklæringer
    348 Kb

2 software
