VEX200 Ventilationsaggregat

VEX200

Ventilationsaggregat

Et energivenligt ventilationsaggregat med roterende varmeveksler og  ALC™-teknologi, der sikrer den bedste indendørs luftkvalitet uden kompromis.
VEX200
VEX200

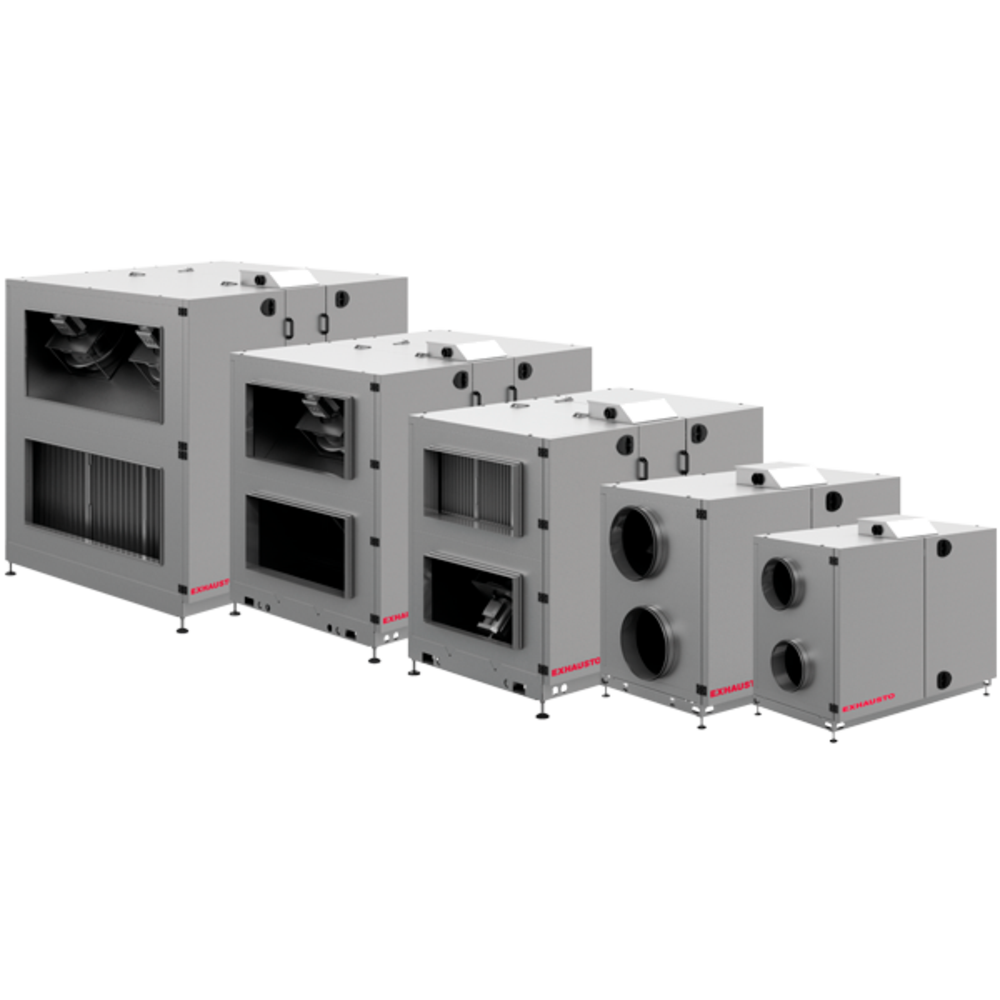

VEX200 er en serie energivenlige luftbehandlingsaggregater med roterende varmevekslere og EC-motorer. Du kan vælge mellem to rotortyper, standard og høj effektivitet. Vælg ALC™, når du vil sikre et godt indeklima. ALC™ gør det muligt at overføre fugtighed, samtidig med at recirkulation af partikler, aerosoler, vira osv. elimineres. VEX200-seriens mange udgaver giver en høj grad af fleksibilitet i montage og placering, da du kan vælge studsplacering i aggregatets ende, top og bund.

Aggregaterne leveres med integreret automatik, som tilgås via tilslutningsboksen på aggregatets forside.

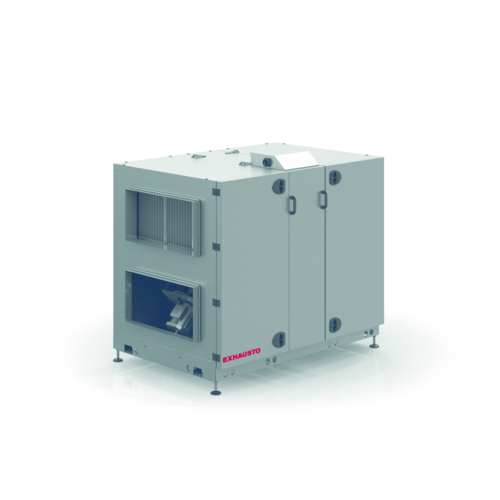

VEX200-aggregaterne leveres enten som et komplet aggregat (VEX240-250) eller sektionsopdelt (VEX260-280).
VEX200

Vigtigste produktegenskaber

  • Fås som inden- og udendørsmodel
  • Optimal luftkvalitet og varmekomfort
  • Meget lavt støjniveau
  • Energibesparelser
  • Nem installation og vedligeholdelse
  • Nybyggeri
  • Renovering
  • Erhvervslokaler

VEX200 bringer frisk, filtreret luft ind i bygningen og genvinder varmen fra afkastluften ved hjælp af den højeffektive varmeveksler. Den indgående luft kan opvarmes og/eller køles ved hjælp af et komplet udvalg af køle- og varmeflader.

  • Fleksibel kanaltilslutning med automatisk lækagekontrol (ALC™):
    • Vandret, top og bund
  • Kompakt konstruktion til små rum – kan leveres som et aggregat eller som Split som tilvalg
Varianter Isoleringstæthed (kg/m3) Tykkelse af isolering (mm) Tilgængelige filtre Motorklasse iht. IEC TS 60034-30-2 Overstrømsbeskyttelse Totaltryk RPM i optimalt driftpunkt Betingelser Tilslutningsretning Varmeveksler Motortype Hjultype
VEX240

65

50

ISO ePM10 50% (M5), ISO ePM1 65% (F7)

IE5 (Ultra Premium Efficiency)

Indbygget

617

2886

  • Densitet = 1,2 kg/m3> Trykforhold < 1,11> Øvrige punkter ift. EC327/2011 (se vejledningen for produktet)

Vandret

Roterende veksler

EC

Reaktion

VEX250

65

50

ISO ePM10 50% (M5), ISO ePM1 65% (F7)

IE5 (Ultra Premium Efficiency)

Indbygget

826

2902

  • Densitet = 1,2 kg/m3> Trykforhold < 1,11> Øvrige punkter ift. EC327/2011 (se vejledningen for produktet)

Vandret

Roterende veksler

EC

Reaktion

VEX260

65

50

ISO ePM10 50% (M5), ISO ePM1 65% (F7)

IE5 (Ultra Premium Efficiency)

Indbygget

1065

3078

  • Densitet = 1,2 kg/m3> Trykforhold < 1,11> Øvrige punkter ift. EC327/2011 (se vejledningen for produktet)

Vandret

Roterende veksler

EC

Reaktion

VEX270

65

50

ISO ePM10 50% (M5), ISO ePM1 65% (F7)

IE5 (Ultra Premium Efficiency)

Indbygget

1396

2913

  • Densitet = 1,2 kg/m3> Trykforhold < 1,11> Øvrige punkter ift. EC327/2011 (se vejledningen for produktet)

Vandret

Roterende veksler

EC

Reaktion

VEX280

65

50

ISO ePM10 50% (M5), ISO ePM1 65% (F7)

IE5 (Ultra Premium Efficiency)

Indbygget

1396

2913

  • Densitet = 1,2 kg/m3> Trykforhold < 1,11> Øvrige punkter ift. EC327/2011 (se vejledningen for produktet)

Vandret

Roterende veksler

EC

Reaktion

Varianter Spænding indgang Regulering Styresignal med automatik Styresignal for anden automatik Medietemperatur (luft) Omgivelsestemperatur
VEX240

1 x 230

Trinløs via motorstyring (MC)

Modbus

0 - 10 V DC

-40°C....+40°C

-30°C....+50°C

VEX250

1 x 230

Trinløs via motorstyring (MC)

Modbus

0 - 10 V DC

-40°C....+40°C

-30°C....+50°C

VEX260

1 x 230

Trinløs via motorstyring (MC)

Modbus

0 - 10 V DC

-40°C....+40°C

-30°C....+50°C

VEX270

3 x 400

Trinløs via motorstyring (MC)

Modbus

0 - 10 V DC

-40°C....+40°C

-30°C....+50°C

VEX280

3 x 400

Trinløs via motorstyring (MC)

Modbus

0 - 10 V DC

-40°C....+40°C

-30°C....+50°C

Rotordrev stepmotor, spænding Rotordrev stepmotor, fasestrøm Rotordrev stepmotor, optaget effekt Rotordrev stepmotor, overstrømsbeskyttelse

230

0,2

45

Indbygget

Varianter Max. totalvirkningsgrad (%) ECO måleopstilling Krav til effektivitetsgrad ECO effektivitetsgrad i optimalt driftpunkt
VEX240

58,1

A

62N (2015)

76,2N

VEX250

60

A

62N (2015)

74,4N

VEX260

57,1

A

62N (2015)

67,2N

VEX270

60,4

A

62N (2015)

66,6N

VEX280

60,4

A

62N (2015)

66,6N

EC motor

Med motorcontroller (VSD)

VEX200

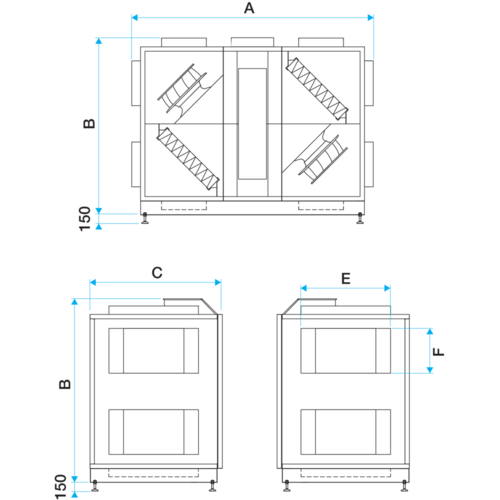

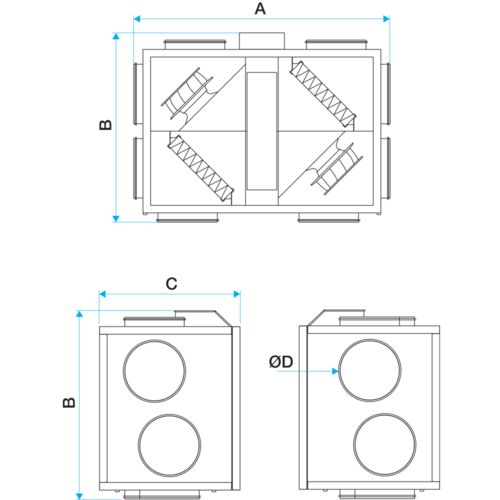

Varianter A (mm) A1 (mm) A2 (mm) B (mm) C (mm) Ø tilslutning udeluft eller fraluft (mm) Ø tilslutning afkast eller tilluft (mm) Vægt (kg) Vægt for indtransport
VEX240

1490



860

1155

315

315

260

200 kg (ekskl. låger og ventilatorer)

VEX250

1600



945

1205

400

400

273

195 kg (ekskl. låger og ventilatorer)

VEX260

1820

710

400

1265

1675



525

Ventilatorsektioner: 2 x 117 kg, Rotorsektion: 127,5 kg

VEX270

2050

825

400

1525

1905



750

Ventilatorsektioner: 2 x 170,5 kg, Rotorsektion: 187 kg

VEX280

2160

880

400

1900

2205



1102

Ventilatorsektioner: 2 x 236 kg, Rotorsektion: 221 kg

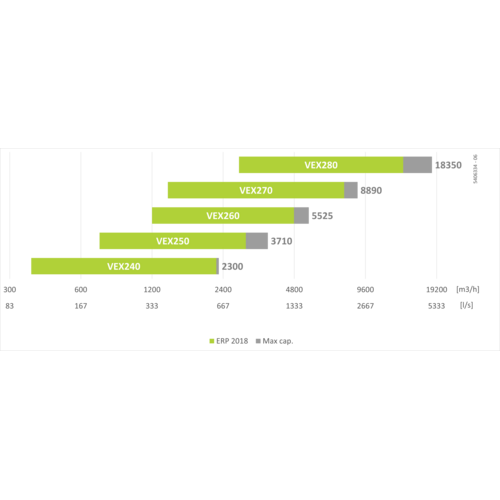

Varianter Min. luftmængde (m³/h) Maks. ErP luftmængde (m³/h) (m³/h) Nominel luftmængde (m³/h) Maks. luftmængde (m³/h)
VEX240

370

2090

2286

2420

VEX250

720

2825

3279

3730

VEX260

1200

4370

4551

5540

VEX270

1400

7020

7186

8910

VEX280

2800

12615

7186

18425

Varianter Maks. virkningsgrad af varmeveksleren (%) Maks. strømforbrug (kW)
VEX240

90

12,5

VEX250

90

11,2

VEX260

90

18

VEX270

90

17

VEX280

90

30,5

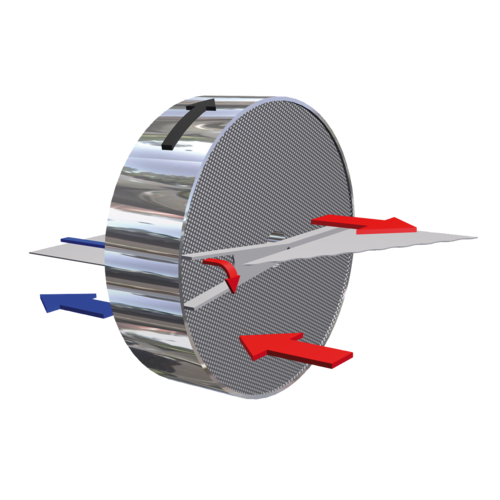

Roterende varmeveksler i aluminium, med lavt tryktab og en temperaturvirkningsgrad på 80%.

Rotorstyringen består af stepmotor med motorstyring.

Virkningsgrad:

  • Rotor med bølgehøjde på 1,4 mm - meget høj virkningsgrad
  • Rotor med bølgehøjde på 1,8 mm - høj virkningsgrad

Ved kombinationen af højteknologiske EC-motorer og EXHAUSTOs motorcontroller opnås et meget lavt energiforbrug, og med EXstream ventilatorhjulet opnås samtidig en høj ydelse.

Via vores beregningsprogrammer er det muligt at få en energilabel, der angiver energiklassen for aggregatet under forudsætning af de definerede driftforhold.

Varianter Frekvens (Hz) Maks. Strømforbrug 1x230V (A) Maks. strømforbrug 3x400V (A) Anlæggets maksimale elektriske effekt (kW) Spænding (V) Strømforsyning (V) Maks. fasestrøm (A) Maks. nulstrøm (A)
VEX240

50

12,5



1,8

1x230

230

12,5


VEX250

50



11,2

2,9

3x400

400

11,2

15

VEX260

50



18

5,0

3x400

400

18

23,5

VEX270

50



17

9,3

3x400

400

17


VEX280

50



30,5

17,6

3x400

400

30,5


  • Bilag nr. 1 til CEE  :  BAT-TH-126
Prøvningsværdier i henhold til EN 1886 ECO måleopstilling

D2, L1, L1, F9, T2, TB3

A

MEKANISK YDEEVNE: I henhold til ds/en 1886 og certificeret af Eurovent

I henhold til ds/en 1886 og certificeret af Eurovent:

  • Styrke af aggregathus: D1 (M)
  • Tæthed ved undertryk på -400 Pa: L1 (M)
  • Tæthed ved overtryk på +700 Pa: L1 (M)
  • Filter bypass lækage: F9 ved under- og overtryk
  • Termisk transmission: T2 (M)
  • Termisk brofaktor: TB3

Kabinetterne er lavet af Aluzink AZ185 klasse C4 og isoleret med 50 mm mineraluld. Det medfører et lavt lydniveau til omgivelserne/opstillingsrummet.

Panelkonstruktionen minimerer dannelsen af kuldebroer i aggregatet.

Motorsektionerne er monteret i svingningsdæmpere, hvilket betyder mindre støj og vibrationer i kanalerne, og man behøver ikke montere flexforbindelser mellem aggregat og kanalsystem.

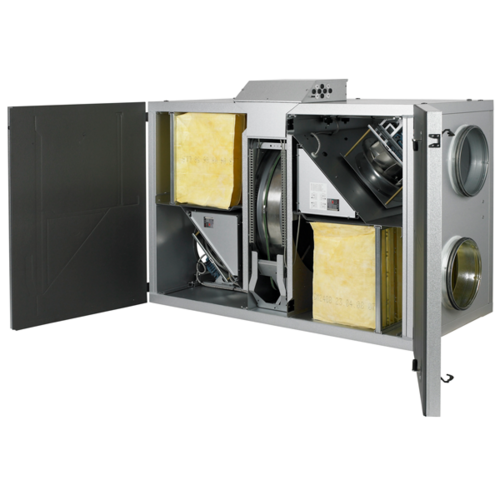

Motorsektionerne er udtrækbare for nemmere service.

Motorerne er type EC med meget høj virkningsgrad, der lever op til EcoDesign direktivets krav.

EXstream performance

Aggregatet er forsynet med EXHAUSTOs EXstream ventilatorhjul, et af markedets førende ventilatorhjul med hensyn til lavt energiforbrug og lavt lydniveau.

Ventilatorhjulets omdrejningtal og antal skovle er optimeret, sådan at støj fra "skovlfrekvensen" ligger i 500 Hz-båndet. Det betyder, at der er behov for færre/mindre lyddæmpere end normalt, da det er billigere at dæmpe støjen ved 500 Hz end ved 125 Hz/250 Hz, hvor skovlfrekvensen normalt ligger.

Den eksterne tilslutningsboks med indbygget forsyningsadskiller sikrer nem adgang for tilslutning og justering.

Montagesoklen har fødder med en justerbar højde, se nærmere information under de enkelte VEX størrelser.

Soklen er tilbehør for VEX240/250, men standard for VEX260/270/280, hvor aggregatet samles i bunden ved hjælp af soklen og via kuffertbeslag i toppen.

Ved nogle projekter kan pladsforhold gøre indtransport af aggregatet vanskeligt eller umuligt. VEX200 kan derfor bestilles som SPLIT. Det betyder at aggregatet bygges og testes fra fabrik som vanligt - blot uden fugning. Aggregatet kan derfor nemt skilles ad på installationsstedet, bæres ind i enkeltdele, samles, fuges og idriftsættes.

  • EXact2-automatik :
    • Konstant hastighed
    • Flere hastigheder
    • Konstant tryk
    • 0-10 V

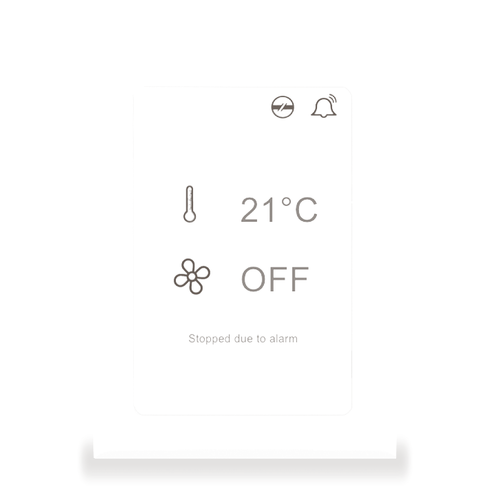

  • Konfiguration og overvågning via :
    • Kabelforbundet fjernbetjening
    • Option: Webserver- og BMS-kommunikation via Modbus RTU / RS485, BACnet MSTP / BACnet IP-protokoller
    • Option: Webserver- og BMS-kommunikation via en bro til Modbus TCP-/IP- eller LON-protokoller
