Name: VEX1000RT
Brand: Exhausto
SKU: P_VEX_1000_RT

VEX1000RT - Ventilationsaggregat | EXHAUSTO

Nybyggeri
Renovering
Erhvervslokaler
Skolebygninger

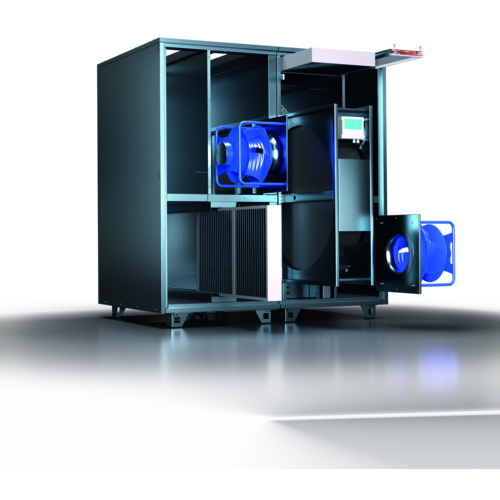

VEX1000RT bringer frisk, filtreret luft ind i bygningen og genvinder varmen fra afkastluften ved hjælp af den højeffektive varmeveksler. Den indgående luft kan opvarmes og/eller køles ved hjælp af et komplet udvalg af integrerede køle- og varmeflader.

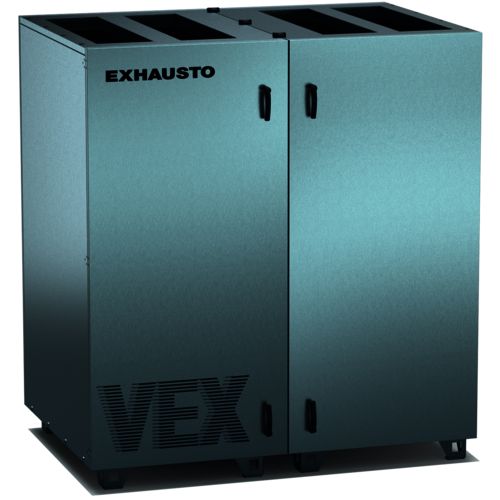

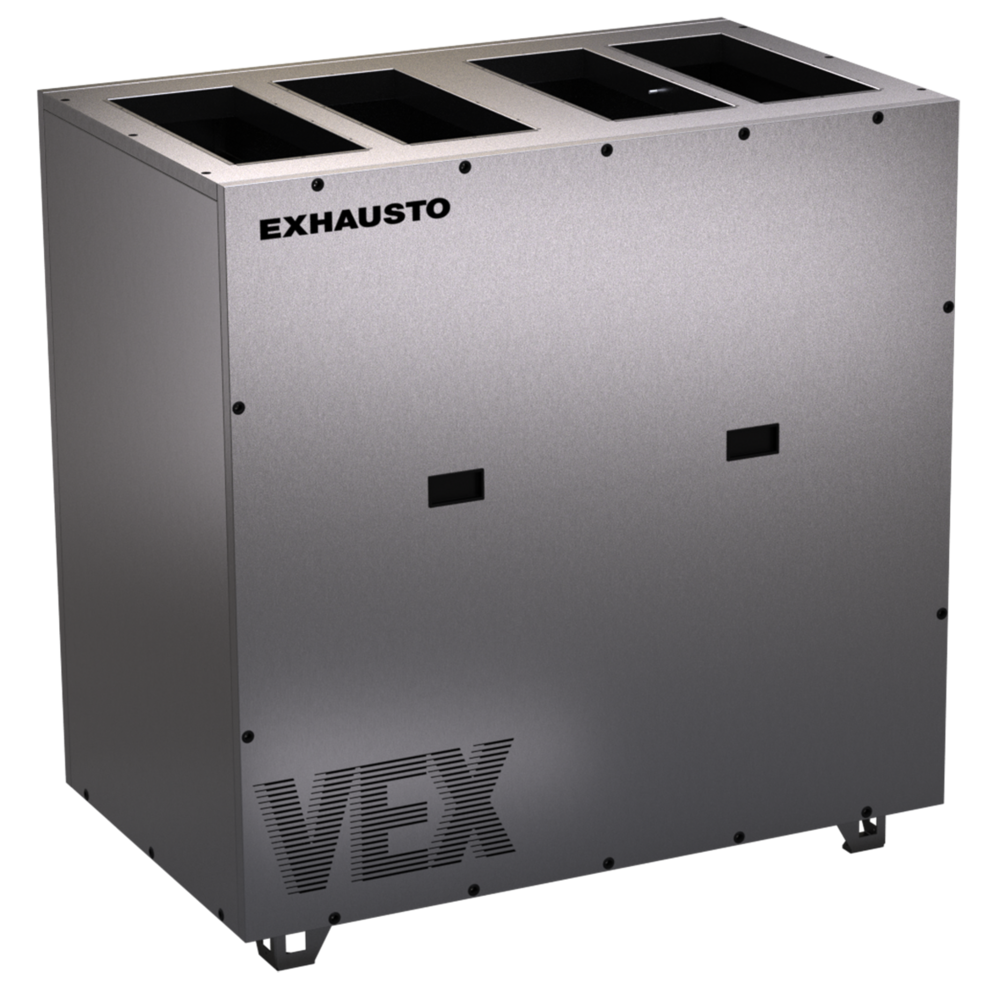

VEX1000RT er et kompaktaggregat designet til at levere højest mulig luftkapacitet med mindst muligt pladsbehov. Studsene er placeret i toppen der giver et ultrakompakt design med mest mulig sparet gulvplads.

VEX1000RT kan udstyres med automatisk lækagekontrol, ALC™, som eliminerer overførsel af partikler, aerosoler, vira, m.m. fra fraluft til tilluft gennem varmeveksleren. Dermed får du alle fordelene ved en roterende varmeveksler uden lækage:

Fugtoverførsel giver forbedret indeklima og højere produktivitet
Kræver ikke afisning
Sparer energi ved kølegenvinding
Intet behov for at håndtere kondensation
Kompakt design

1x230V eller 3x400V
Kanallyddæmpere
Lukkespjæld
Integrerede varme flader (Vand, EL)
Eksternt kabinet til DX- og kombineret vand varme- og køleflade med drypbakke og dråbeadskiller
Patenteret automatisk lækagekontrol (ALC™)
Roterende varmeveksler med sorption og epoxybelægning
Valg mellem pose og panelfilter
Valg mellem integreret EXcon+ automatik, controller ready eller uden automatik
Fleksible kanaltilslutninger
Klasse 3 spjæld

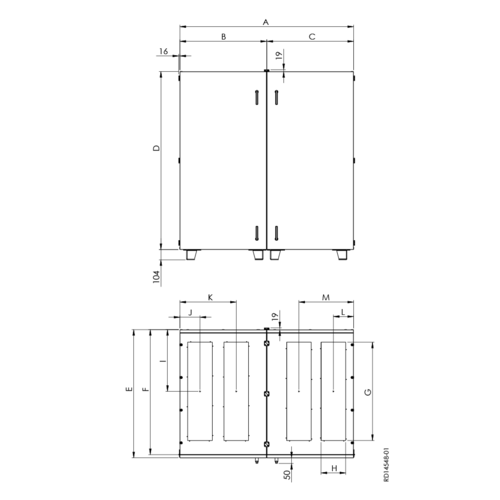

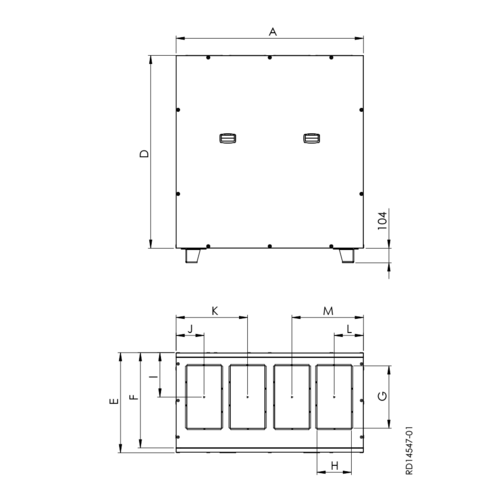

Varianter	A (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	I (mm)	J (mm)	K (mm)	L (mm)	M (mm)	Vægt (kg)	B (mm)	C (mm)
VEX1010RT	1344 mm	1378 mm	715 mm	681 mm	450 mm	250 mm	318 mm	192 mm	498 mm	200 mm	533 mm	232 kg
VEX1015RT	1458 mm	1378 mm	804 mm	770 mm	500 mm	250 mm	377 mm	210 mm	569 mm	193 mm	539 mm	263 kg
VEX1020RT	1458 mm	1378 mm	898 mm	866 mm	600 mm	250 mm	425 mm	210 mm	563 mm	210 mm	540 mm	285 kg
VEX1035RT	1724 mm	1622 mm	1102 mm	1069 mm	800 mm	250 mm	527 mm	204 mm	604 mm	172 mm	572 mm	406 kg	862 mm	862 mm
VEX1050RT	1768 mm	1812 mm	1306 mm	1273 mm	1000 mm	250 mm	629 mm	207 mm	575 mm	194 mm	557 mm	506 kg	884 mm	884 mm
VEX1065RT	1798 mm	2002 mm	1492 mm	1459 mm	1000 mm	250 mm	747 mm	207 mm	581 mm	207 mm	622 mm	622 kg	899 mm	899 mm

Varianter	Maks. ErP luftmængde (m³/h)	Min. luftmængde (m³/h)
VEX1010RT	1250 m³/h	125
VEX1015RT	1760 m³/h	200
VEX1020RT	2360 m³/h	200
VEX1035RT	3900 m³/h	350
VEX1050RT	5600 m³/h	525
VEX1065RT	7460 m³/h	625

Varianter	Frekvens (Hz)	Anlæggets maksimale elektriske effekt (kW)	Spænding (V)	Maks. fasestrøm (A)
VEX1010RT	50 Hz	0,94 kW	1x230 V	9 A
VEX1015RT	50 Hz	2,04 kW	1x230 V	14,2 A
VEX1020RT	50 Hz	1,6 kW	1x230 V	14,2 A
VEX1035RT	50 Hz	3,74 kW	3x400 V	8,8 A
VEX1050RT	50 Hz	5,04 kW	3x400 V	11 A
VEX1065RT	50 Hz	4,84 kW	3x400 V	10,8 A

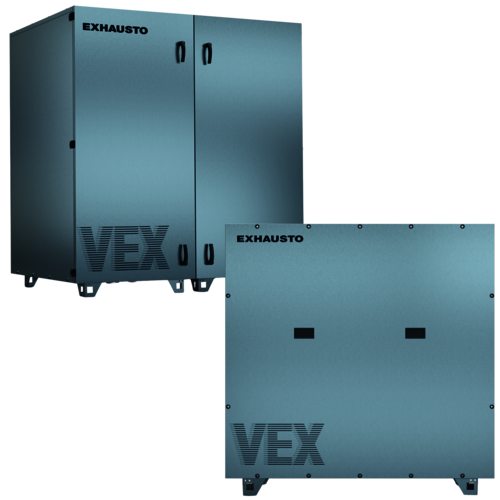

VEX1000RT leveres færdigtestet i enten 1 eller 2 moduler fra fabrikken.

VEX1010RT til VEX 1020RT leveres som et samlet modul, mens VEX1030RT til VEX1065RT leveres i to moduler.

Dette gør at VEX1000 nemt kan transporteres til montagestedet.

MEKANISK YDEEVNE: I henhold til DS/EN 1886 og certificeret af Eurovent

Styrke af aggregathus: D2 (M)
Tæthed ved undertryk på -400 Pa: L1 (M)
Tæthed ved overtryk på +700 Pa: L2 (M)
Filter bypass lækage: F9 ved under- og overtryk
Termisk transmission: T2 (M)
Termisk brofaktor: TB2

VEX1000RT leveres færdigtestet i enten 1 eller 2 moduler fra fabrikken.

VEX1010RT til VEX1020RT leveres som et samlet modul, mens VEX1030RT til VEX1065RT leveres i to moduler.

Produktet kan leveres på justerbare fødder eller monteret samlet på en sokkel.

Fleksibel placering af automatikboks

Automatik og eltavle medfølger i separat automatikboks, som kan monteres på, ved siden af aggregat eller på væg, op til 10 m fra VEX-aggregatet. På den måde kan boksen placeres, hvor det er mest hensigtsmæssigt ift service og vedligehold.

En quickguide medfølger, som instruerer i nem og hurtig montage af produktet. Udførlige vejledninger samt serviceguides tilgås enkelt via QR-koden på forsiden af aggregatet.

Ved projekter med ekstra begrænsede adgangsforhold kan VEX1000 leveres som SPLIT, hvor aggregatet nemt og hurtigt kan skilles ad, transporteres ind i bygningen og samles igen.

VEX1000 kan leveres med 3 automatikmuligheder:

Integreret EXcon+ automatik (Standard) – Aggregatet er udstyret med EXcon+. Alle interne el- og automatikkomponenter i aggregatet er forbundet til den medfølgende automatikboks og sluttestet fra fabrikken.
Controller Ready (Option) – Alle interne el- og automatikkomponenter i aggregatet er forbundet til el- og automatikboks, som er forberedt til montering at alternativ automatik efter kundens eget valg. (Eksterne automatikkomponenter medfølger ikke)
Uden automatik (Option) – aggregatet leveres uden automatikboks, automatik, elektrisk fortrådning og sensorer. Kunden sørger selv for el- og automatik. (Styringer og motorer til roterende varmeveksler, ventilatorer og spjæld er inkluderet)

Ny EXcon+ automatik sikrer optimal styring af indeklimaet i stort set alle applikationsområder.

Den intuitive brugerflade tilpasset til foruddefinerede brugergrupper og optimerede kalenderfunktion sikrer nem og hurtig indstilling og tilpasning af indendørsklimaet.

EXcon+ automatikken anvendes til styring af bl.a. luftmængder, varme og køling. Hvordan og hvornår automatikken skifter mellem de indbyggede funktioner sættes i driftsprogrammet. Programmet kan, om nødvendigt, tilsidesættes ved midlertidige tvangsstyringer, hvorefter der vendes tilbage til det aktive driftsprogram.

Valg af EXcon+ giver ud over et bredt udvalg af standard styringsformer mulighed for at benytte EXHAUSTOs patenterede Automatiske Lækagekontrol (ALC™) og Dynamiske Trykkontrol (aDCV).

Automatisk lækagekontrol (ALC™) giver mulighed for at få alle fordelene ved en roterende varmeveksler uden overførsel af forurenet luft via varmeveksleren.
Dynamisk trykkontrol (aDCV) giver mulighed for at optimere drift med konstanttrykregulering af ventilationssystemer med variable luftmængder. Gennem den patenterede adaptive trykregulering kan der opnås op 20% energibesparelse i forhold til et behovsstyret anlæg med konstanttrykregulering (DCV).

EXcon+ automatikken kan styres fra betjeningspanel, CTS eller webserver over netværk eller via integreret WiFi. WiFi tilgås nemt fra din tablet eller PC ved at følge quick guiden, som medfølger med automatikboksen.

EXcon+ netværkskommunikationen understøtter BacNet over TCP/IP og MODBUS over RS485 eller TCP/IP.
