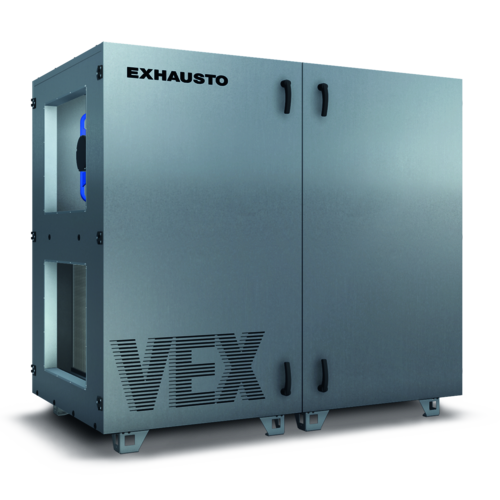

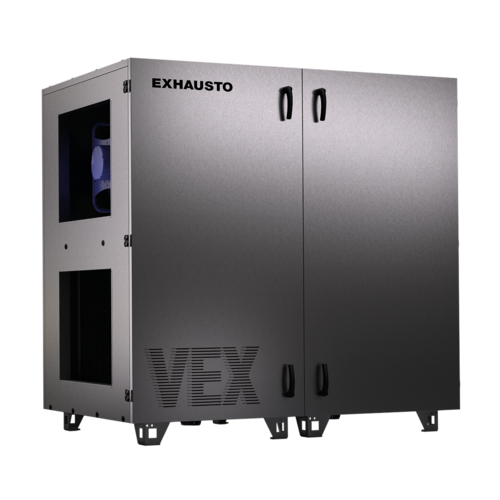

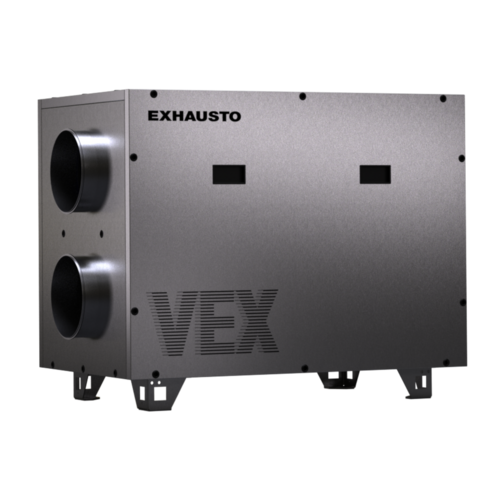

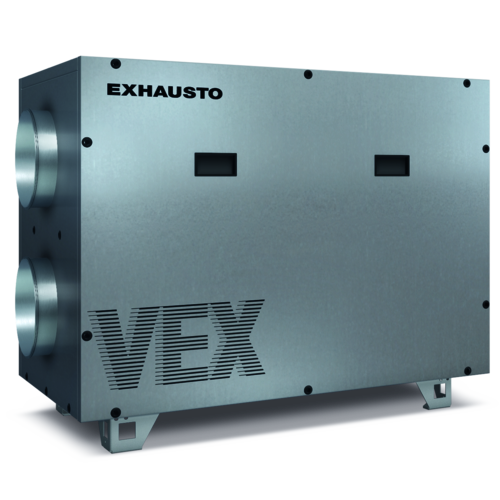

VEX1000RS Ventilationsaggregat

VEX1000RS

Ventilationsaggregat

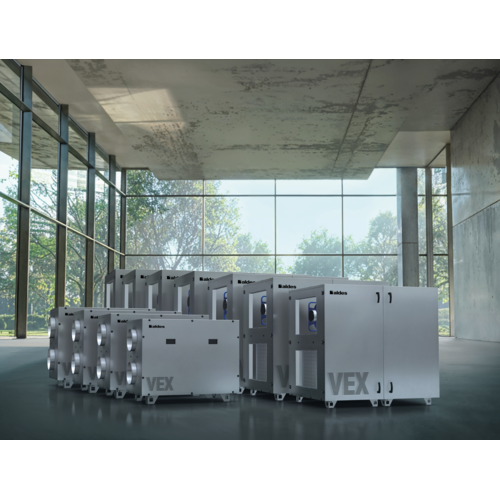

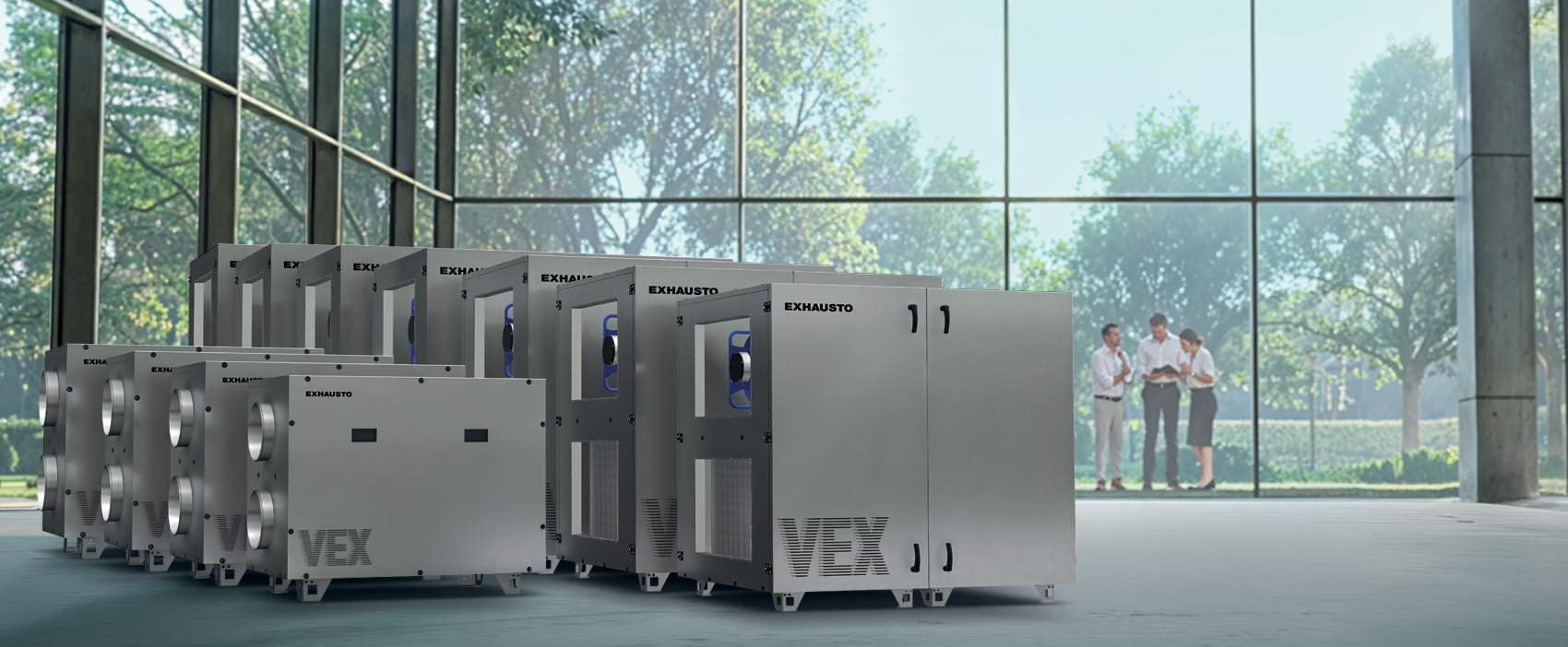

Ny kompaktserie med roterende varmeveksler i horisontal udførelse. Med 11 størrelser, op til 8500 m³/h og bredt tilbehørsprogram, finder du nemt en VEX1000RS.
VEX1000RS
VEX1000RS
Ny kompaktserie med roterende varmeveksler i horisontal udførelse. Med i alt 11 aggregatstørrelser for luftmængder op til 8500 m³/h samt et bredt tilbehørsprogram, finder du nemt en VEX1000, som passer præcis til dit behov. Vi kalder det Perfect Fit.

Den Eurovent-certificerede VEX1000 serie er udstyret med højeffektive og energivenlige komponenter. Alle komponenter er nemme at trække ud for inspektion, service, reparation eller rengøring.

VEX1000 modulerne er optimeret til at levere højest mulig luftkapacitet med mindst muligt pladsbehov. Alle modeller fra VEX1005 til VEX1065 går igennem en standard dør. Hvis du skal bruge mere luftkapacitet eller du har ekstra begrænsede adgangsforhold, kan produktet leveres som SPLIT, hvor aggregatet samles efter ind-transport.

Den automatiske lækagekontrolfunktion, ALC™, giver dig alle fordelene ved en roterende varmeveksler, samtidig med at recirkulation af partikler, aerosoler, vira osv. elimineres.

VEX1000 leveres med integreret EXcon+ automatik som har indbygget WiFi-forbindelse for hurtig tilslutning med tablet, HMI eller PC. Ny intuitiv brugerflade gør installation, indregulering og justering af indeklimaet i din bygning nem og hurtig.
VEX1000RS

Vigtigste produktegenskaber

  • Kompakt design - Høj ydelse med mindst mulige pladsbehov
  • Alle modeller fra VEX1005 til VEX1065 går igennem en standard dør
  • Udtagelige funktioner og integrerede flader gør installation, vedligeholdelse og rengøring nemt
  • 11 aggregatstørrelser op til 8500 m³/h
  • Kan leveres som SPLIT til ekstra begrænsede adgangsforhold
  • Alle typer flader (El, Vand, DX) er nøje optimeret til hver størrelse
  • EXcon+ automatik med integreret WiFi access point og intuitiv brugerflade
  • Boligbyggeri (flerfamilieboliger)
  • Nybyggeri
  • Renovering
  • Erhvervslokaler
  • Skolebygninger

VEX1000 bringer frisk, filtreret luft ind i bygningen og genvinder varmen fra afkastluften ved hjælp af den højeffektive varmeveksler. Den indgående luft kan opvarmes og/eller køles ved hjælp af et komplet udvalg af integrerede køle- og varmeflader.

VEX1000 er et kompaktaggregat designet til at levere højest mulig luftkapacitet med mindst muligt pladsbehov.

VEX1000RS kan udstyres med automatisk lækagekontrol, ALC™, som eliminerer overførsel af partikler, aerosoler, vira, m.m. fra fraluft til tilluft gennem varmeveksleren. Dermed får du alle fordelene ved en roterende varmeveksler uden lækage:

  • Fugtoverførsel giver forbedret indeklima og højere produktivitet
  • Kræver ikke afisning
  • Sparer energi ved kølegenvinding
  • Intet behov for at håndtere kondensation
  • Kompakt design
  • 1x230V eller 3x400V
  • Blandesektion (VEX1030 – 1080)
  • Kanallyddæmpere
  • Udendørsanlæg (Tag, sokkel, dørstop, afdækning ad spjældmotor, el-varmer til automatikboks)
  • Lukkespjæld
  • Integrerede flader (Vand, EL, DX)
  • Eksternt kabinet til DX- og kombineret vand varme- og køleflade med drypbakke og dråbeadskiller
  • Patenteret automatisk lækagekontrol (ALC™)
  • Roterende varmeveksler med sorption og epoxybelægning
  • Valg mellem pose og panelfilter
  • Valg mellem integreret EXcon+ automatik, controller ready eller uden automatik
  • Fleksible kanaltilslutninger
  • Indtag- og afkasthætter
  • Klasse 3 spjæld
VEX1000RS VEX1000RS

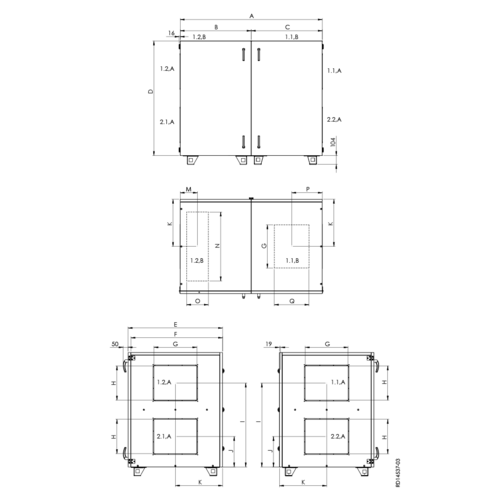

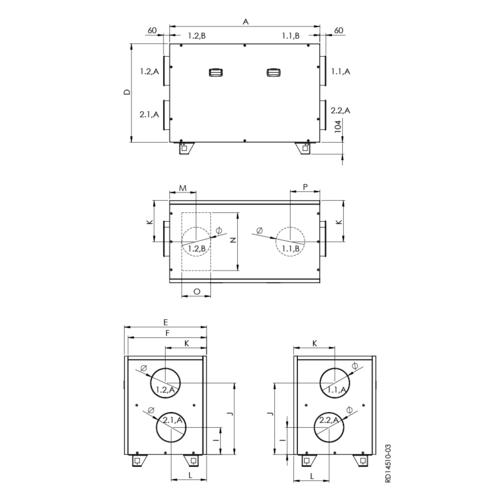

Varianter A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) J (mm) K (mm) L (mm) Ø (mm) Vægt (kg) Vægt for indtransport
VEX1005RS

1307



855

720

683



234

617

360

310

250

172

124

VEX1010RS

1347



1135

720

683



274

794

355

305

315

207

147

VEX1015RS

1461



1135

809

772



306

825

400

350

400

238

165

VEX1020RS

1461



1135

905

868



311

825

450

400

400

255

176

VEX1030RS

1660

830

830

1339

1016

970

500

400

980

355

500



349

243

VEX1035RS

1660

830

830

1339

1117

1071

500

400

980

355

550



381

261

VEX1045RS

1730

865

865

1524

1217

1172

700

500

1125

400

600



450

296

VEX1050RS

1730

865

865

1524

1319

1274

700

500

1120

400

650



481

323

VEX1060RS

1800

900

900

1734

1403

1357

900

500

1280

450

700



548

361

VEX1065RS

1800

900

900

1734

1493

1460

900

500

1280

450

750



597

383

VEX1080RS

2104

1052

1052

1906

1609

1561

1000

700

1410

485

795



741

465

Varianter Min. luftmængde (m³/h) Maks. ErP luftmængde (m³/h) Maks. luftmængde (m³/h)
VEX1005RS

110

850

1090

VEX1010RS

130

1240

1295

VEX1015RS

230

1730

2295

VEX1020RS

240

2235

2440

VEX1030RS

400

3015

4035

VEX1035RS

420

3630

4185

VEX1045RS

610

4600

6175

VEX1050RS

630

5300

6375

VEX1060RS

630

6180

6330

VEX1065RS

650

7195

7550

VEX1080RS

1030

8500

10300

VEX1000 leveres færdigtestet i enten 1 eller 2 moduler fra fabrikken.

VEX1005 til VEX 1020 leveres som et samlet modul, mens VEX1030 til VEX1080 leveres i to moduler.

Dette gør at VEX1000 nemt kan transporteres til montagestedet.

MEKANISK YDEEVNE: I henhold til DS/EN 1886 og certificeret af Eurovent

  • Styrke af aggregathus: D2 (M)
  • Tæthed ved undertryk på -400 Pa: L1 (M)
  • Tæthed ved overtryk på +700 Pa: L2 (M)
  • Filter bypass lækage: F9 ved under- og overtryk
  • Termisk transmission: T2 (M)
  • Termisk brofaktor: TB2

VEX1000 leveres færdigtestet i enten 1 eller 2 moduler fra fabrikken.

VEX1005 til VEX 1020 leveres som et samlet modul, mens VEX1030 til VEX1080 leveres i to moduler.

Produktet kan leveres på justerbare fødder eller monteret samlet på en sokkel.

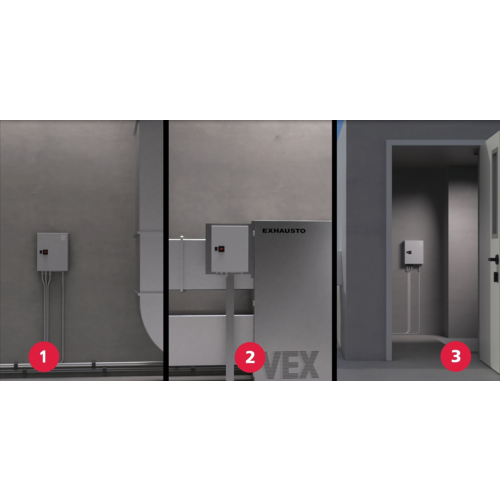

Fleksibel placering af automatikboks

Automatik og eltavle medfølger i separat automatikboks, som kan monteres ved siden af aggregat eller på væg, op til 10 m fra VEX-aggregatet. På den måde kan boksen placeres, hvor det er mest hensigtsmæssigt ift service og vedligehold.

En quickguide medfølger, som instruerer i nem og hurtig montage af produktet. Udførlige vejledninger samt serviceguides tilgås enkelt via QR-koden på forsiden af aggregatet.

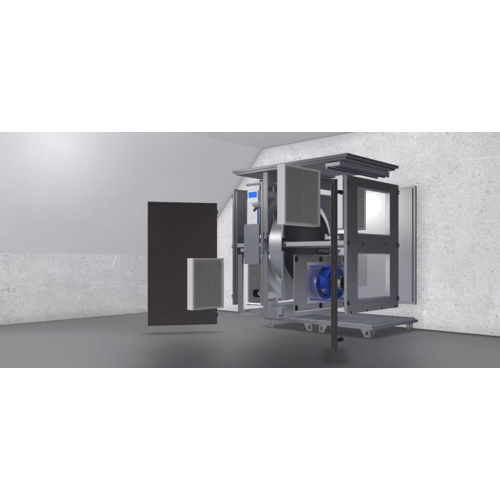

Ved projekter med ekstra begrænsede adgangsforhold kan VEX1000 leveres som SPLIT, hvor aggregatet nemt og hurtigt kan skilles ad, transporteres ind i bygningen og samles igen.

VEX1000 kan leveres med 3 automatikmuligheder:

  • Integreret EXcon+ automatik (Standard) – Aggregatet er udstyret med EXcon+. Alle interne el- og automatikkomponenter i aggregatet er forbundet til den medfølgende automatikboks og sluttestet fra fabrikken.
  • Controller Ready (Option) – Alle interne el- og automatikkomponenter i aggregatet er forbundet til el- og automatikboks, som er forberedt til montering at alternativ automatik efter kundens eget valg. (Eksterne automatikkomponenter medfølger ikke)
  • Uden automatik (Option) – aggregatet leveres uden automatikboks, automatik, elektrisk fortrådning og sensorer. Kunden sørger selv for el- og automatik. (Styringer og motorer til roterende varmeveksler, ventilatorer og spjæld er inkluderet)

Ny EXcon+ automatik sikrer optimal styring af indeklimaet i stort set alle applikationsområder.

Den intuitive brugerflade tilpasset til foruddefinerede brugergrupper og optimerede kalenderfunktion sikrer nem og hurtig indstilling og tilpasning af indendørsklimaet.

EXcon+ automatikken anvendes til styring af bl.a. luftmængder, varme og køling. Hvordan og hvornår automatikken skifter mellem de indbyggede funktioner sættes i driftsprogrammet. Programmet kan, om nødvendigt, tilsidesættes ved midlertidige tvangsstyringer, hvorefter der vendes tilbage til det aktive driftsprogram.

Valg af EXcon+ giver ud over et bredt udvalg af standard styringsformer mulighed for at benytte EXHAUSTOs patenterede Automatiske Lækagekontrol (ALC™) og Dynamiske Trykkontrol (aDCV).

  • Automatisk lækagekontrol (ALC™) giver mulighed for at få alle fordelene ved en roterende varmeveksler uden overførsel af forurenet luft via varmeveksleren.
  • Dynamisk trykkontrol (aDCV) giver mulighed for at optimere drift med konstanttrykregulering af ventilationssystemer med variable luftmængder. Gennem den patenterede adaptive trykregulering kan der opnås op 20% energibesparelse i forhold til et behovsstyret anlæg med konstanttrykregulering (DCV).

EXcon+ automatikken kan styres fra betjeningspanel, CTS eller webserver over netværk eller via integreret WiFi. WiFi tilgås nemt fra din tablet eller PC ved at følge quick guiden, som medfølger med automatikboksen.

EXcon+ netværkskommunikationen understøtter BacNet over TCP/IP og MODBUS over RS485 eller TCP/IP.
