VEX100 Ventilationsaggregat

VEX100

Ventilationsaggregat

Kompakt aggregat med krydsveksler og indbygget el- eller vandvarmeflade - kan tilpasses de givne krav ved procesventilation
VEX100

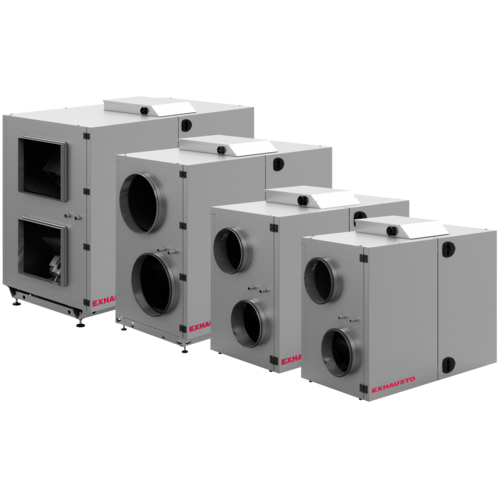

VEX100-serien

VEX140, 150 og 160 kan bestilles i enten Horisontal eller Vertikal udførsel, hvorimod VEX170 kun kan bestilles som Horisontal.

Det er en meget fleksibel aggregatserie, der kan bestilles som LEFT eller RIGHT og med studsplaceringer i side, top eller bund.

EXHAUSTOs VEX-aggregater er generelt konstrueret til brug for komfortventilation – dvs. til brug ved almindelige driftsbetingelser.
VEX100

Vigtigste produktegenskaber

  • Kompakte aggregater
  • Indbygget el- eller vandvarmeflade
  • Fleksible studsplaceringer
  • Horisontale og vertikale modeller
  • Kan bestilles til udendørs installation

VEX100 bringer frisk, filtreret luft ind i bygningen og genvinder varme fra udsugningsluften ved hjælp af sin højeffektive varmeveksler. Den indkommende luft kan opvarmes og/eller afkøles ved hjælp af et komplet udvalg af varme/ køleflader.

VEX100 er velegnet til opgaver, der ikke er omfattet af ECO-designdirektivet, og hvor man ikke har behov for så høj virkningsgrad. Den kan f.eks. gælde ventilation af køkken, bageri og lign., hvor der typisk er overskud af varme, men hvor der alligevel er krav om forvarmet tilluft til lokalerne.

Motorklasse iht. IEC TS 60034-30-2 Overstrømsbeskyttelse Betingelser

IE5 (Ultra Premium Efficiency)

Indbygget

Forudsætninger:> Densitet = 1,2 kg/m3> Trykforhold < 1,11> Øvrige punkter ift. EC327/2011 (se vejledningen for produktet)

Varianter Maks. totalvirkningsgrad (%) Krav til effektivitetsgrad ECO effektivitetsgrad i optimalt driftpunkt Overbelastningsbeskyttelse
VEX140, horisontal udførelse

58,1

62N (2015)

76,2N

Indbygget

VEX150, horisontal udførelse

60

62N (2015)

74,4N

Indbygget

VEX160, horisontal udførelse

57,1

62N (2015)

67,2N

Indbygget

VEX170H

60,4

62N (2015)

66,6N

Indbygget

VEX140, vertikal udførelse

58,1

62N (2015)

76,2N

Indbygget

VEX150, vertikal udførelse

60

62N (2015)

74,4N

Indbygget

VEX160, vertikal udførelse

57,1

62N (2015)

67,2N

Indbygget

Forudsætninger:

  • Densitet = 1,2 kg/m3
  • Trykforhold < 1,11
  • Øvrige punkter ift. EC327/2011 (se vejledningen for produktet)

Varianter Spænding indgang Regulering Styresignal med automatik Styresignal for anden automatik
VEX140, horisontal udførelse

1 x 230 V

Trinløs via motorstyring (MC)

Modbus

0-10 V DC

VEX150, horisontal udførelse

1 x 230 V

Trinløs via motorstyring (MC)

Modbus

0-10 V DC

VEX160, horisontal udførelse

1 x 230 V

Trinløs via motorstyring (MC)

Modbus

0-10 V DC

VEX170H

3 x 400 V

Trinløs via motorstyring (MC)

Modbus

0-10 V DC

VEX140, vertikal udførelse

1 x 230 V

Trinløs via motorstyring (MC)

Modbus

0-10 V DC

VEX150, vertikal udførelse

1 x 230 V

Trinløs via motorstyring (MC)

Modbus

0-10 V DC

VEX160, vertikal udførelse

1 x 230 V

Trinløs via motorstyring (MC)

Modbus

0-10 V DC

Målskitser til henholdsvis VEX100H = horisontal version og VEX100V - vertikal version - begge vist med runde kanaler.

VEX100 VEX100
Varianter A (mm) B (mm) C (mm) Ø tilslutning udeluft eller fraluft (mm) Ø tilslutning afkast eller tilluft (mm) Vægt (kg) Vægt for indtransport
VEX140, horisontal udførelse

1365

1145

750

315

315

190

105 kg (ekskl. låger, varmeveksler og ventilatorenheder)

VEX150, horisontal udførelse

1600

1295

835

400

400

278

164 kg (ekskl. låger, varmeveksler og ventilatorenheder)

VEX160, horisontal udførelse

1820

1495

940

500

500

  • med type A krydsveksler: 360 kg> med standard krydsveksler: 355 kg

202 kg (ekskl. låger, varmeveksler og ventilatorenheder)

VEX170H

2200

1895

1240


  • med type A krydsveksler: 665 kg> med standard krydsveksler: 626 kg

411 kg (ekskl. låger, varmeveksler og ventilatorenheder)

VEX140, vertikal udførelse

1145

1365

750

315

315

190

105 kg (ekskl. låger, varmeveksler og ventilatorenheder)

VEX150, vertikal udførelse

1600

1295



400

400

278

164 kg (ekskl. låger, varmeveksler og ventilatorenheder)

VEX160, vertikal udførelse

1820

1495

940

500

500

  • med type A krydsveksler: 360 kg> med standard krydsveksler: 355 kg

202 kg (ekskl. låger, varmeveksler og ventilatorenheder)

Varianter Min. luftmængde (m³/h) Maks. luftmængde (m³/h)
VEX140, horisontal udførelse

250

1900

VEX150, horisontal udførelse

500

3060

VEX160, horisontal udførelse

600

4480

VEX170H

660

8170

VEX140, vertikal udførelse

250

1900

VEX150, vertikal udførelse

500

3060

VEX160, vertikal udførelse

600

4480

Varianter Frekvens (Hz) Max. effekt af det elektriske batteri 1 (kW) Anlæggets maksimale elektriske effekt (kW) Spænding (V) Maksimal effekt af det elektriske batteri 2 Maks. fasestrøm (A) Maksimal strøm - første batteri (A) Maksimal strøm - andet batteri (A) Maks. nulstrøm (A)
VEX140, horisontal udførelse

50



1,6

1x230



12,5


VEX150, horisontal udførelse

50

12

2,7

3x400

18

8,7

26

34,7

15,0

VEX160, horisontal udførelse

50

14,4

4,8

3x400

21,6

15,5

36,5

46,7

23,5

VEX170H

50

31,2

9,2

3x400

46,8

17,5

62,5

85


VEX140, vertikal udførelse

50



1,6

1x230



12,5


VEX150, vertikal udførelse

50

12

2,7

3x400

18

8,7

26

34,7

15,0

VEX160, vertikal udførelse

50

14,4

4,8

3x400

21,6

15,5

36,5

46,7

23,5

MEKANISK YDEEVNE: I henhold til ds/en 1886 og certificeret af Eurovent

I henhold til ds/en 1886 og certificeret af Eurovent:

  • Styrke af aggregathus: D1 (M)
  • Tæthed ved undertryk på -400 Pa: L1 (M)
  • Tæthed ved overtryk på +700 Pa: L1 (M)
  • Filter bypass lækage: F9 ved under- og overtryk
  • Termisk transmission: T2 (M)
  • Termisk brofaktor: TB3

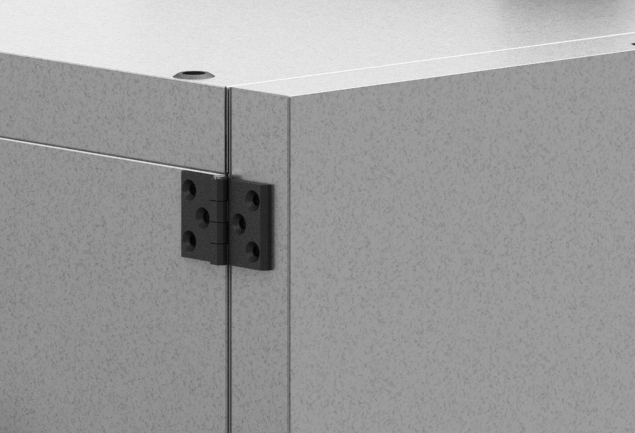

Kabinetterne er lavet af Aluzink AZ185 klasse C4 iht. EN/ISO 12 944-2 og isoleret med 50 mm mineraluld. Det medfører et lavt lydniveau til omgivelserne/opstillingsrummet.

Panelkonstruktionen minimerer dannelsen af kuldebroer i aggregatet.

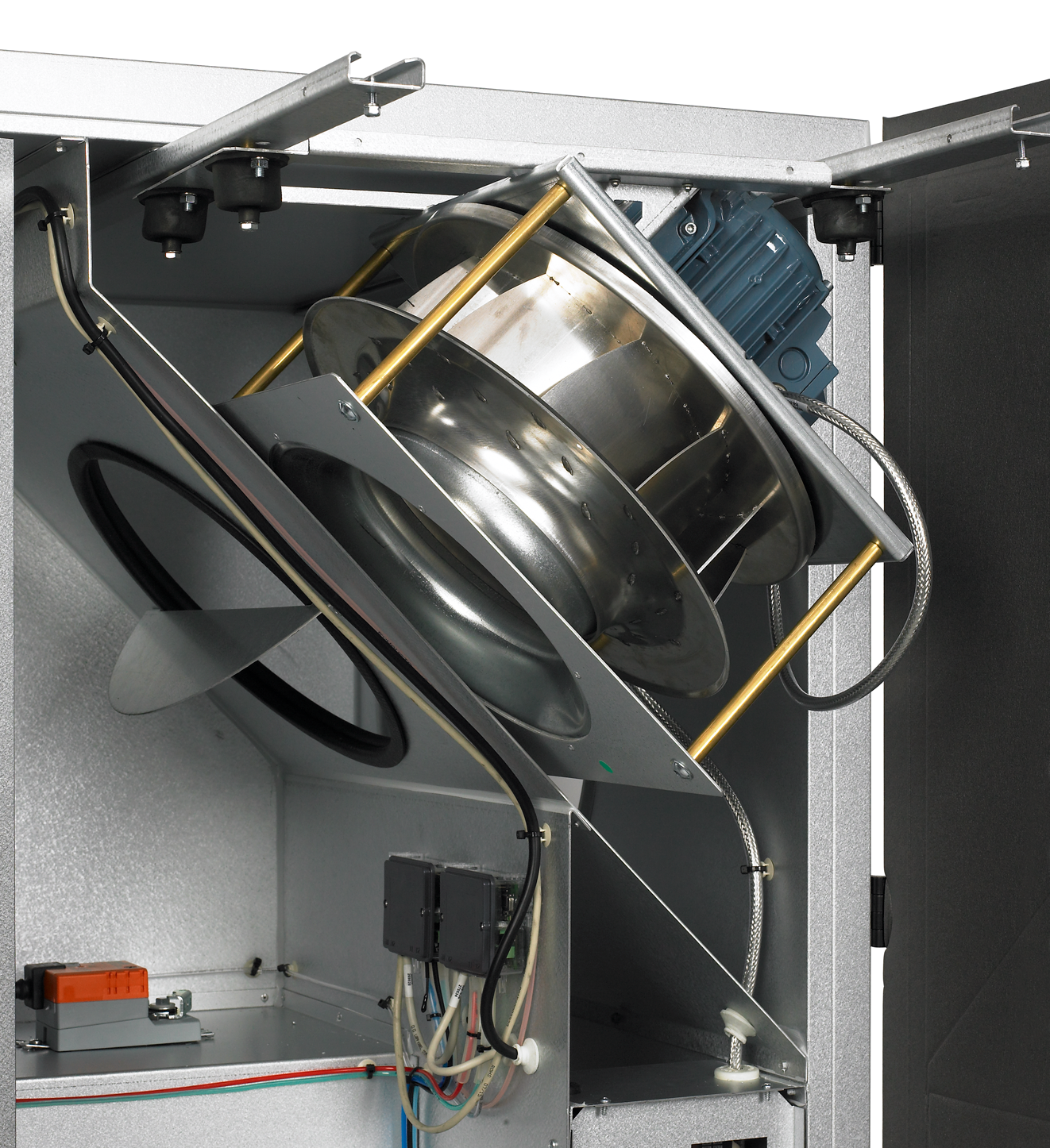

Motorsektionerne er monteret i svingningsdæmpere, hvilket betyder mindre støj og vibrationer i kanalerne, og man behøver ikke montere flexforbindelser mellem aggregat og kanalsystem.

Motorsektionerne er udtrækbare for nemmere service.

Motorerne er type EC med meget høj virkningsgrad, der lever op til EcoDesign direktivets krav.

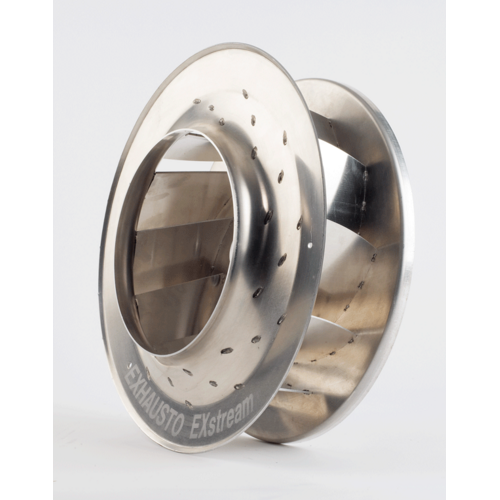

Aggregatet er forsynet med EXHAUSTOs EXstream ventilatorhjul, et af markedets førende ventilatorhjul med hensyn til lavt energiforbrug og lavt lydniveau.

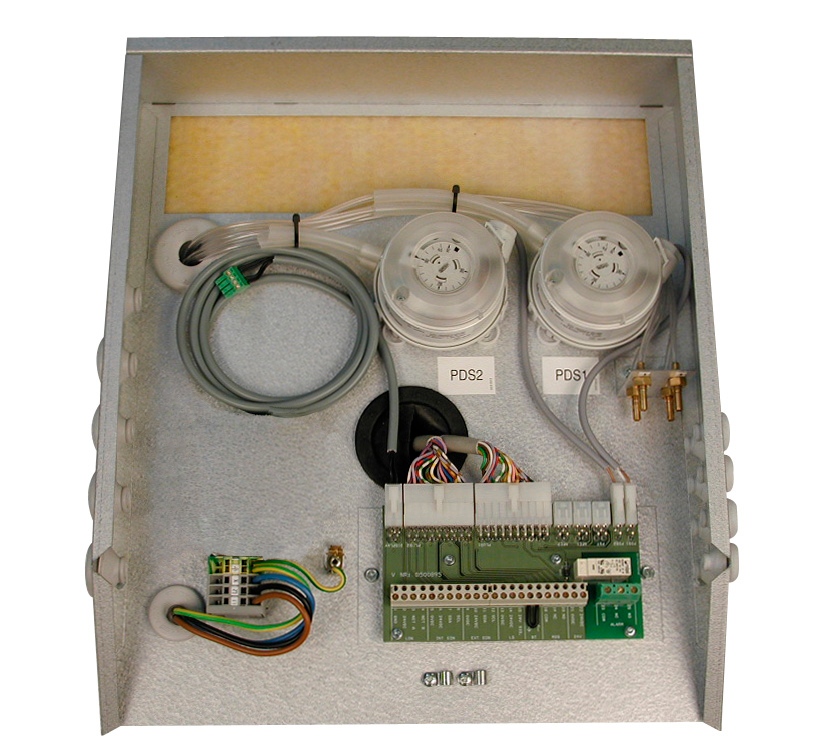

Den let tilgængelige tilslutningsboks med indbygget forsyningsadskiller og automatsikringer sikrer nem adgang for tilslutning og justering.

Panelfiltrene er lette at udskifte og kan bestilles som filterklasse Coarse 85% (M5) eller ePM1 55% (F7) iht. ISO 16890.

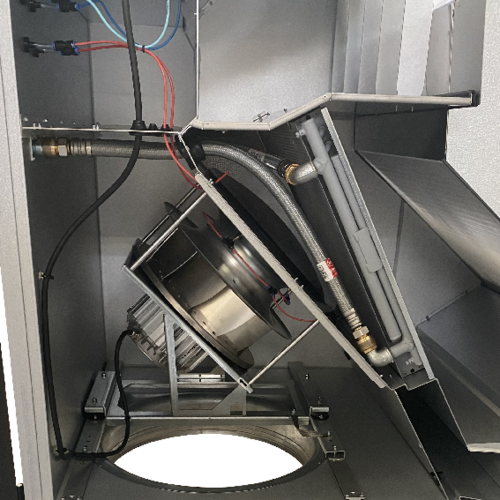

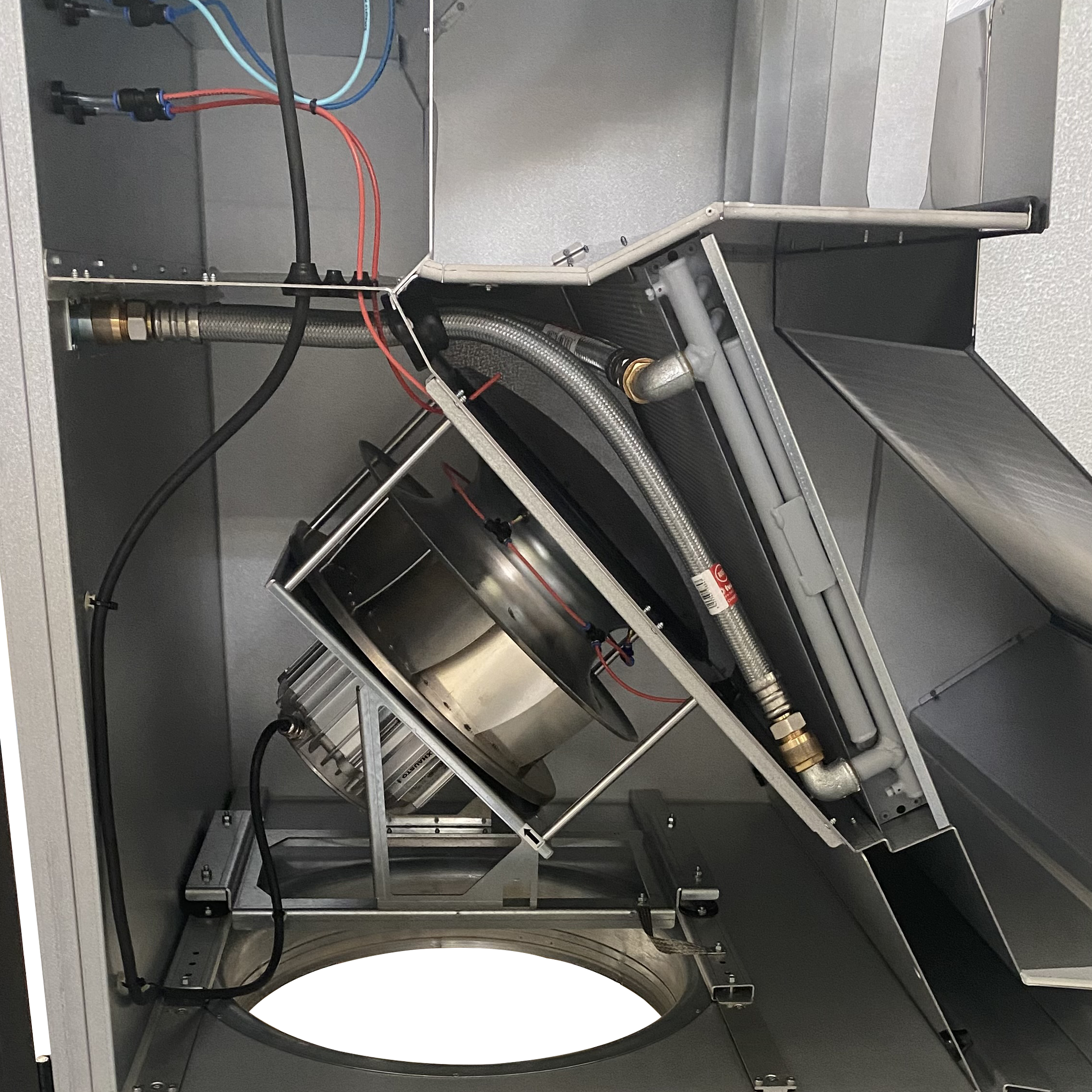

VEX100-serien leveres med integreret eftervarmeflade, enten til vand eller el

VEX140 - VEX160:

Montagesokkel med fødder, der kan justeres i højden - 130 - 160 mm.

Montagesoklen er standard for VEX170.

Ved nogle projekter kan pladsforhold gøre indtransport af aggregatet vanskeligt eller umuligt. VEX100 kan derfor bestilles som SPLIT. Det betyder at aggregatet bygges og testes fra fabrik som vanligt - blot uden fugning. Aggregatet kan derfor nemt skilles ad på installationsstedet, bæres ind i enkeltdele, samles, fuges og idriftsættes.
