VEX40T Ventilationsaggregat

VEX40T

Ventilationsaggregat

Et meget energieffektivt og støjsvagt ventilationsaggregat til decentral boligventilation - udstyret med modstrømsveksler.
VEX40T VEX40T
Download CAD-fil
VEX40T

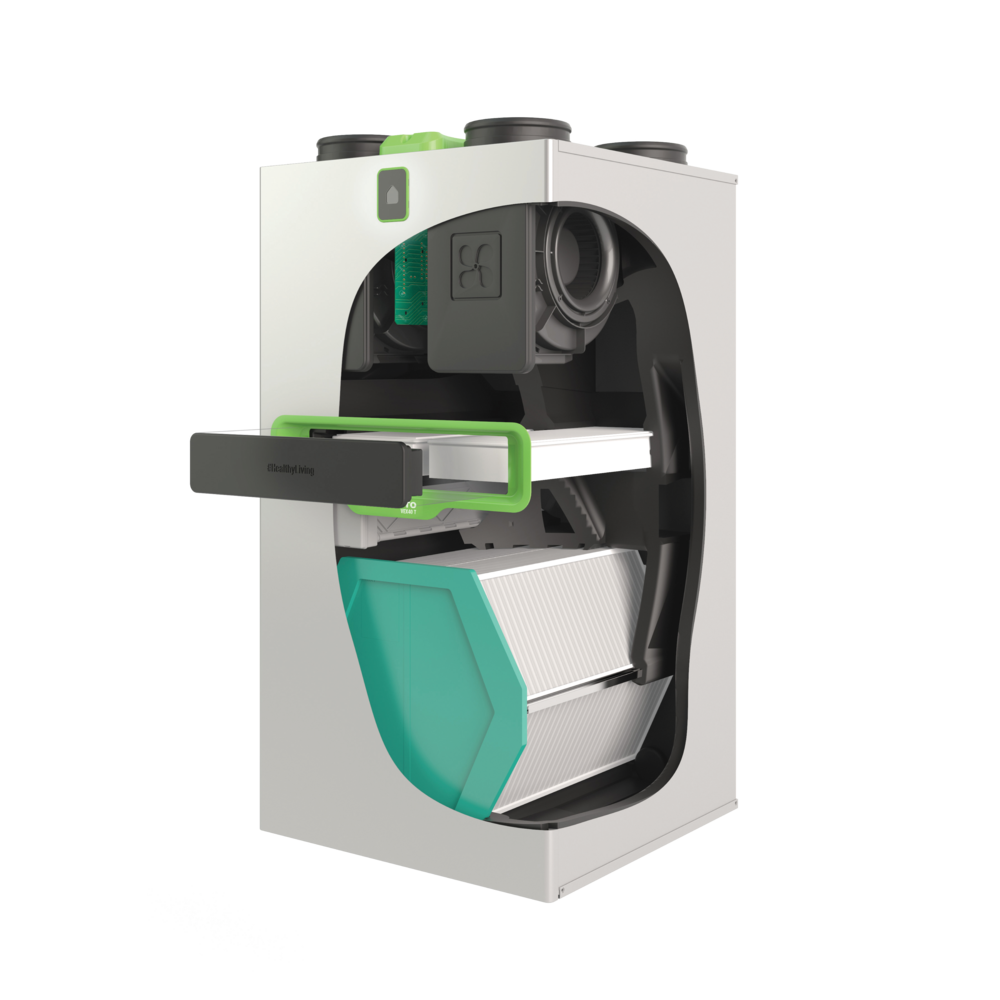

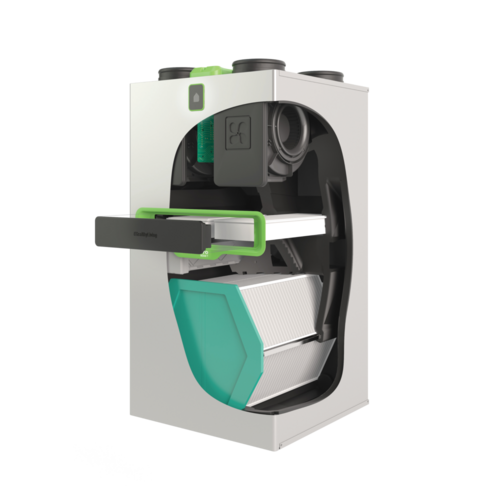

VEX40T leveres i to forskellige versioner, Classic og Premium. De er fysisk lidt forskellige og er bestykket lidt forskelligt med hensyn til varmeveksler, (begge i kunststof), filtre og automatik.

Ved valg af en VEX40T PREMIUM får du yderligere:

> En varmeveksler med højere temperaturvirkningsgrad (se diagram)
> Medfølgende filtre af højere klasse
> Kabinet helt indkapslet i metal - dette giver lavere lydniveau til omgivelserne
> Indikationslampe (LED) på forsiden af aggregatet, der viser driftstatus (OK / fejl / alarm)
> WAP (Wireless Access Point) for kommunikation via app'en EXHAUSTO ConnectTM
VEX40T

Vigtigste produktegenskaber

  • Meget lavt energiforbrug
  • Ekstremt lydsvag i drift
  • Samme aggregat kan bruges både som højre og venstre model
  • Servicetilgang fra front
  • Filterskift uden brug af værktøj
  • Konfiguration via PC
  • Forskellige driftsformer (normal, fugtboost, emhætte
  • Mulighed for enthalpiveksler

Boligbyggeri (flerfamilieboliger)

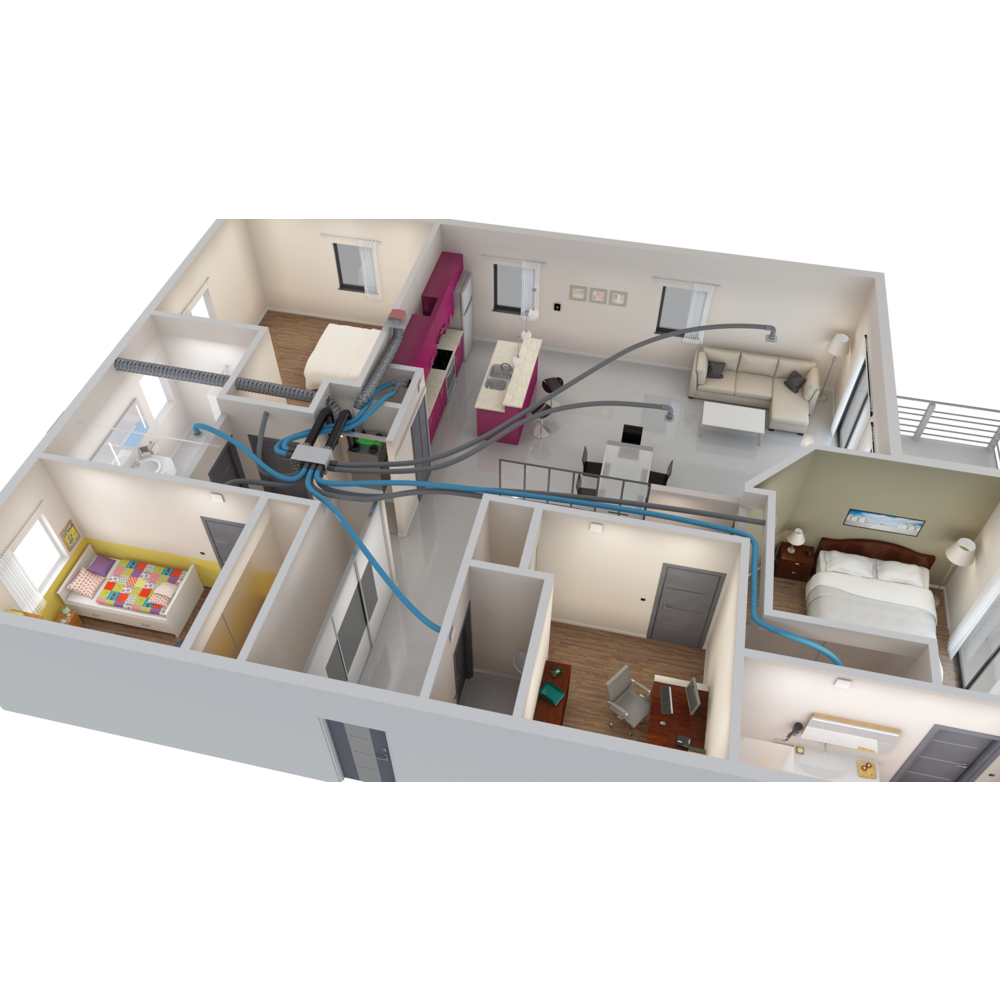

VEX40T er et kompakt ventilationsanlæg med indbygget bypass. VEX40T er designet til brug i én bolig, f.eks. en lejlighed i en etageejendom eller en villa.

Anlægget er vægmonteret og har alle 4 studse i top – velegnet til montage i et teknikskab.

VEX40T kan tilbydes med et bredt tilbehørsprogram. Bl.a. kan den forsynes med en entalphi-varmeveksler for genvinding af fugtighed.

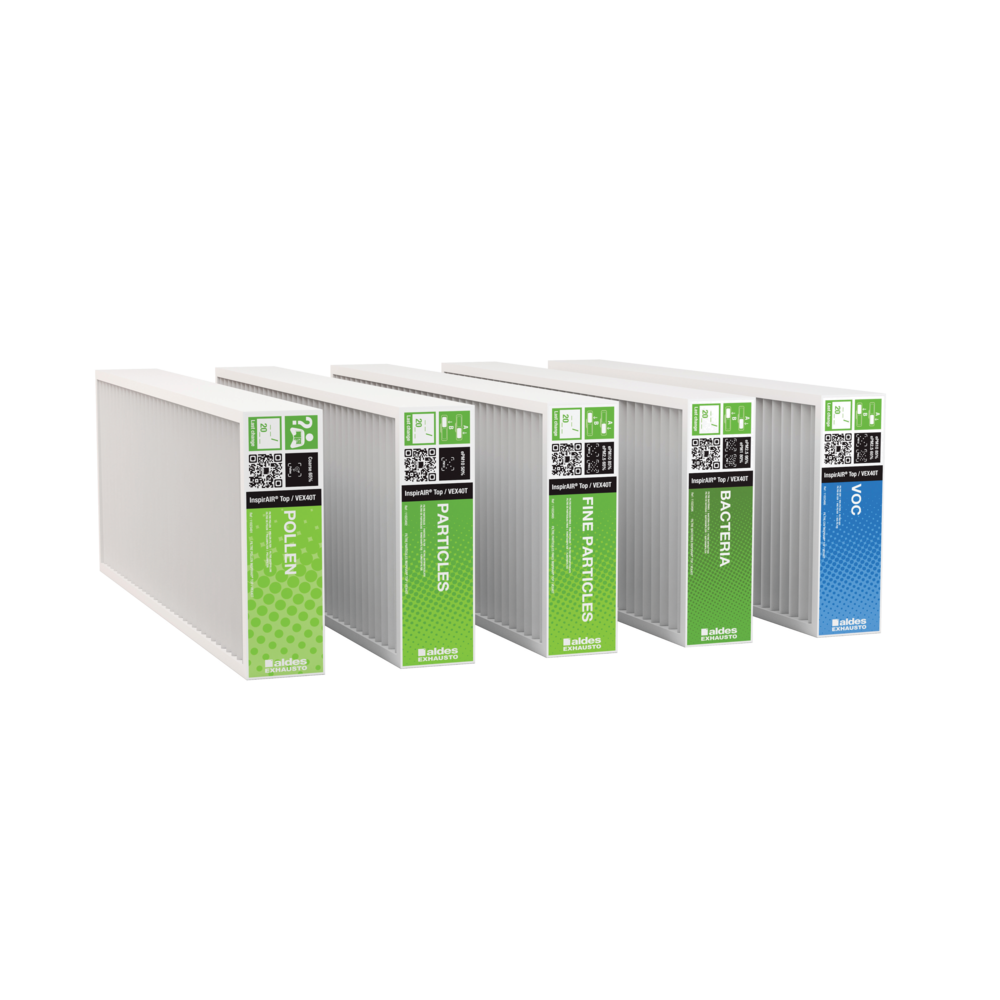

VEX40T leveres med et sæt basisfiltre, men filterløsningen kan tilpasses individuelt efter udeluftkvaliteten og krav til indblæsningsluften (f.eks. ved astma, allergi eller tilsvarende hos beboerne.).

VEX40T leveres med landets største filtersortiment. Og selvfølgelig kan VEX40T’s filterpakke udvides så alle relevante DGNB-kriterier opfyldes.

BETJENING AF VEX40T:

3 muligheder:

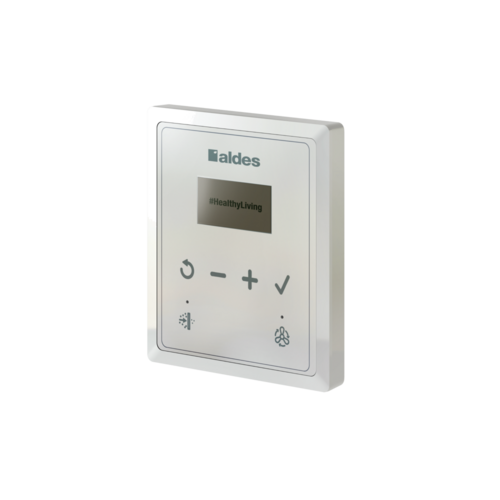

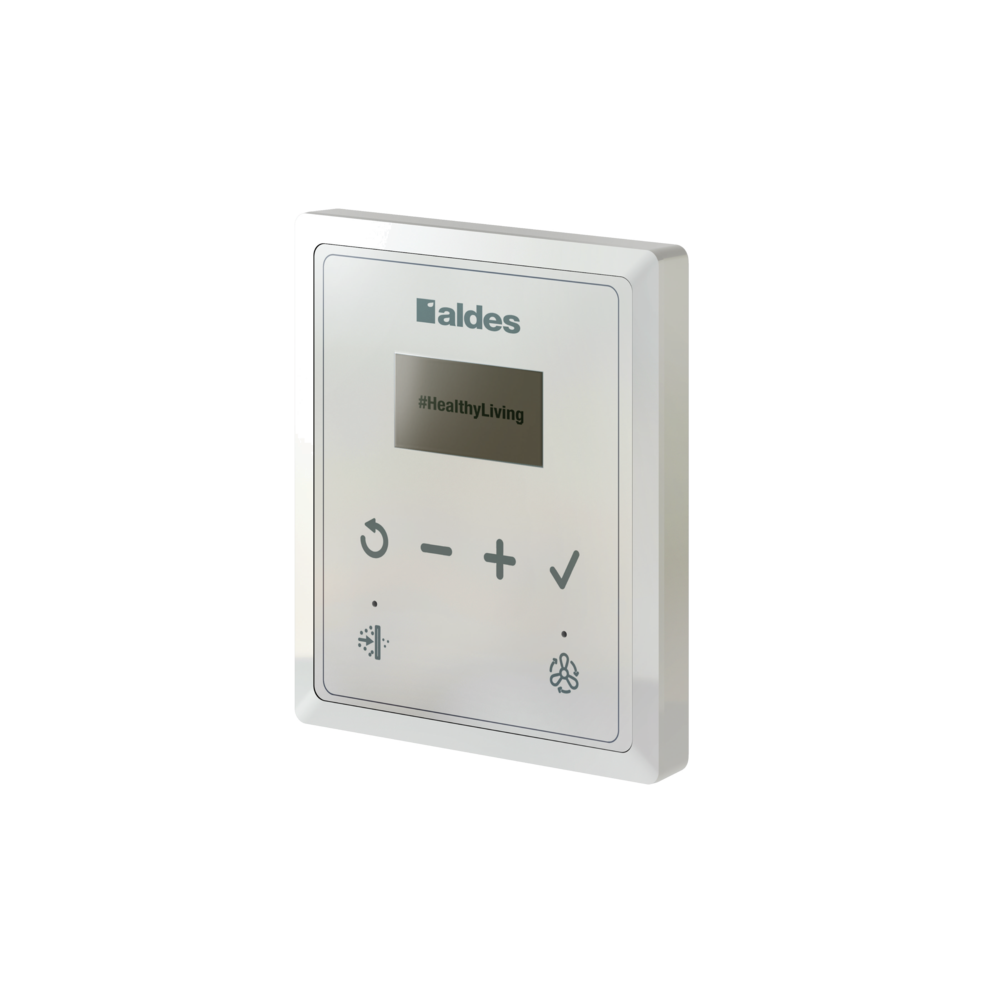

Separat betjeningspanel

Betjeningspanelet tilbydes både med og uden indbygget CO2-sensor, der bruges til automatisk overstyring når der er behov.

Betjening via emhætten - ESL142WEM/SEM

Vælger man at kombinere VEX40T med ESL142 med Modbus, kan man undlade betjeningspanelet, og i stedet betjene VEX40T via emhætten. Læs mere om ESL142 under emætter.

Via CTS-anlæg med Modbus RTU-kommunikation

VEX40T kan forbindes til et overordnet CTS-anlæg via Modbus RTU-kommunikation, hvor hvert anlæg kan adresseres individuelt. Herved har man muligheden for centralt at overvåge f.eks. status på hvert anlæg, temperaturer, aktuel driftsmode, filteralarm, m.m.

  • Meget lavt energiforbrug
  • Ekstremt lydsvag i drift
  • Samme aggregat kan bruges både som højre og venstre model
  • Servicetilgang fra front
  • Filterskift uden brug af værktøj
  • Konfiguration via PC
  • Forskellige driftsformer (normal, fugtboost, emhætte
  • Mulighed for enthalpiveksler
  • Betjeningspanel til VEX40T med CO2-sensor
  • WAP-kommunikationsmodul (modem) - (incl. i PREMIUM)
  • Entalpiveksler (genvinder både varme og fugt i fraluften)
  • Siphon kit, vandlås til kondensafløb
  • Kit for montering på gulv
  • Integreret forvarmeflade 1,0 kW, 230V, forsyning fra VEX40T
  • CX-5 brand- og røgspjæld ø160
  • Der kan tilsluttes og forsynes 2 stk. CX-5 brand- og røgspjæld, læs mere om spjældene under Brandsikring
Motortype

EC

ECO måleopstilling

A

VEX40T

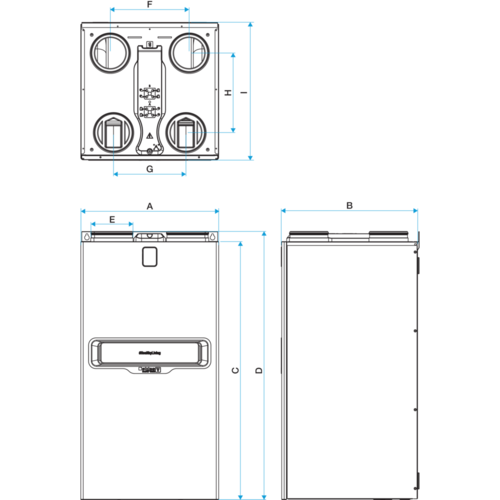

Varianter A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) Vægt (kg)
VEX40T Classic

560

560

1045

1088

160

320

294

323

560

28

VEX40T Premium

560

560

1045

1088

160

320

294

323

560

41

Min. luftmængde (m³/h) Maks. luftmængde (m³/h)

60

300

Varianter Lydtryk-niveau Lw(A), sugestudse = Udeluft og fraluft Lydtryk-niveau Lp(A) Lydtryk-niveau Lw(A), trykstudse = Tilluft og afkast
VEX40T Classic
Frekvens opdelt Lydeffekt A-vægtet, dB(A) (1 pW)
Luftmængde m³/hTryk Pa125 Hz250 Hz500 Hz1000 Hz2000 Hz4000 Hz8000 HzTotal dB(A)
868041116102--18
8610061117124--19
12610061418135--21
16210061719167--23
2241001020221810--26
VEX40T PremiumVEX40T Classic
Luftmængde m³/hTryk PaIkke indb. dB(A)Indb. I skab dB(A)Ikke indb. dB(A)Indb. I skab dB(A)
868032303331
8610035323533
12610035303833
16210037323934
22410039344338
Frekvens opdelt Lydeffekt A-vægtet, dB(A) (1 pW)
Luftmængde m³/hTryk Pa125 Hz250 Hz500 Hz1000 Hz2000 Hz4000 Hz8000 HzTotal dB(A)
86802534403930261643
861002937424133302046
1261002837434435312247
1621002839454738352750
2241003444505143423655
VEX40T Premium
Frekvens opdelt Lydeffekt A-vægtet, dB(A) (1 pW)
Luftmængde m³/hTryk Pa125 Hz250 Hz500 Hz1000 Hz2000 Hz4000 Hz8000 HzTotal dB(A)
868041116102--18
8610061117124--19
12610061418135--21
16210061719167--23
2241001020221810--26
VEX40T PremiumVEX40T Classic
Luftmængde m³/hTryk PaIkke indb. dB(A)Indb. I skab dB(A)Ikke indb. dB(A)Indb. I skab dB(A)
868032303331
8610035323533
12610035303833
16210037323934
22410039344338
Frekvens opdelt Lydeffekt A-vægtet, dB(A) (1 pW)
Luftmængde m³/hTryk Pa125 Hz250 Hz500 Hz1000 Hz2000 Hz4000 Hz8000 HzTotal dB(A)
86802534403930261643
861002937424133302046
1261002837434435312247
1621002839454738352750
2241003444505143423655
Varianter Frekvens (Hz) Beskyttelsesklasse Maks. strømstyrke (A) Spænding (V) Maksimal effekt (W)
VEX40T Classic

50/60

IP65

1,8

230

240

VEX40T Premium

50/60

IP65

1,8

230

240

  • ErP-energiklasse - Ventilation  :  A
ECO måleopstilling

A

A: Driftslampe (kun premium)

B: Tilslutningsstuds Ø160

C Let tilgængelige motorer med lavt elforbrug

D: Adgang til filterskift - uden brug af værktøj

E: Luftfiltre

F: Varmeveksler med høj ydeevne

G: Bypass 100% automatisk

KABINET

Det ydre kabinet er fremstillet af galvaniseret plade, der er nem at rengøre. VEX40T Classic har kun metalkabinet på forside og toppen.

De indre dele er hovedsagelig fremstillet i EPP (ekspanderet polypropylen) isolering på ca. 30 mm for at sikre lyddæmpning og varmeisolering.

Fronten består af et panel, der kan åbnes for service og filterskift uden brug af værktøj.

For adgang til ventilatorer og varmeveksler skal metalforsiden af kabinettet demonteres vha. værktøj.

MOTORER OG VENTILATORER

VEX40T har et meget lavt energiforbrug, idet det er udstyret med moderne EC-motorer og specialudviklede ventilatorer med høj virkningsgrad og dermed lavt SEL/SFP-tal.

Motorerne styres trinløst med et 0-10 V signal direkte fra den indbyggede automatik.

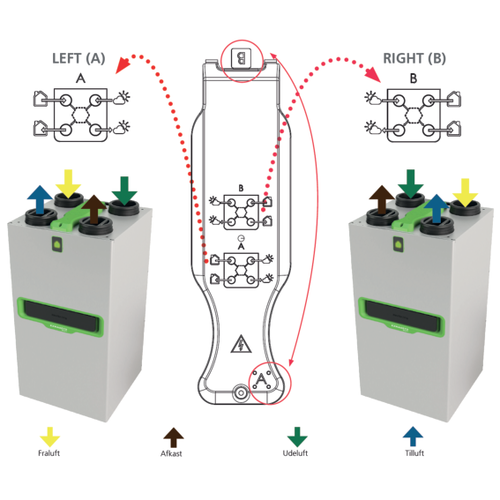

LEFT/RIGHT

Nem ombygning fra Left til Right

VEX40T leveres i konfiguration A (=Left), men kan nemt og enkelt (max 5. min) ombygges på byggepladsen til konfiguration B (Right). Se nærmere i afsnittet Konstruktion.

INDBYGNING

VEX40T kan indbygges i 600 x 600 mm køkkenskab

Aggregatet måler kun 560 mm i bredden/dybden og kan således monteres indeni et 600 x 600 mm køkkenskab. Aggregatet er vægmonteret, beslag medleveres, og har alle 4 studse i top – velegnet til netop lejligheder.

VEX40T leveres som standard med:

  • En fugtsensor med mulighed for fugtboost
  • Et kondensafløb, der monteres, når der er valgt konfiguration A eller B (Left eller Right).

VEX40T er udstyret med en avanceret intern automatik.

Automatikken tilbyder følgende funktioner:

  • Styring, overvågning og motionering af 2 stk. brand-/røgspjæld (DS428:2019), 1 x 230 V, forsyning fra VEX40T
  • Indbygget fugtsensor for overstyring ved udsving/pludselig stigende fugtighed
  • Tilslutning af forvarmeflade - og eftervarmeflade
  • Brugervenligt betjeningspanel med boost-funktion, filteralarm/-reset, 4-trins ventilatorstyring
  • Samme betjeningspanel med indbygget CO2-sensor for behovstyring (tilbehør)
  • 0-10 V indgangssignal til styring af ventilatorerne
  • Fuld kontrol af alle funktioner og settings via app'en EXHAUSTO Connect
  • Modbus-kommunikation for tilslutning af CTS-/BMS-system
  • Frostsikring af varmeveksler
  • Enkel tilslutning af forsyningsspænding

EXHAUSTO CONNECT APP'EN

Med EXHAUSTO Connect kan du:

  • Indstille ventilationen til "Normal", "Boost", "Emhætteboost" med tidsintervaller
  • Få information om den udendørs luftkvalitet og gode råd om tiltag til evt. forbedring af indendørs luftkvalitet
  • Indstille ventilationen til "Ferie" med datointervaller
  • Få information om filterskift samt link til filterbestilling
  • Indstille ugeprogram time for time

WAP kommunikationsmodul til app'en EXHAUSTO Connect leveres sammen med VEX40T Premium. Til VEX40T Classic skal WAP kommunikationsmodul købes som tilbehør.
