ESL142 Emhætte

ESL142

Emhætte

Emhætte for montage under overskabe med indbygget SAFE-alarm og automatisk forcering

Se varianter

ESL142

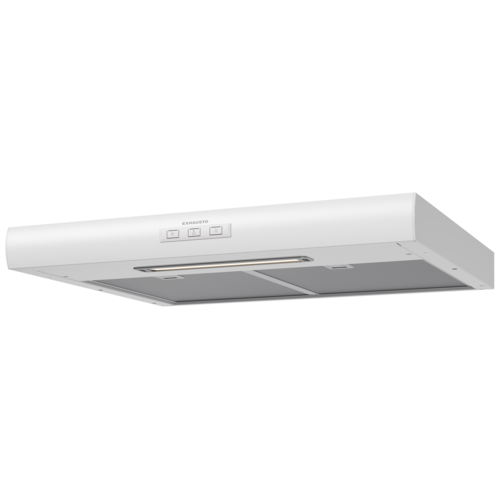

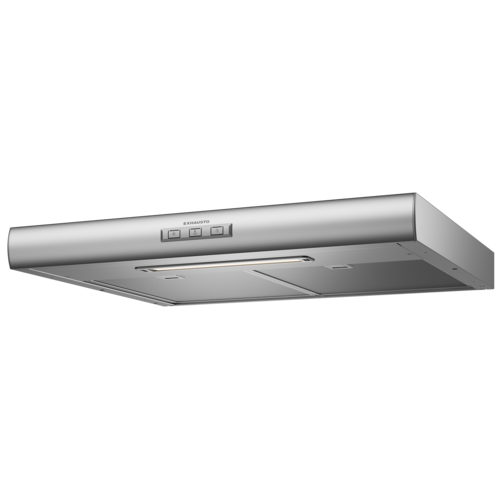

Emhætte for central- og decentral boligventilation. Leveres i rustfrit stål eller hvidlakeret. ESL142 leveres med indbygget SAFE-Alarm og automatisk forcering. ESL142 er beregnet for montering under overskab over komfuret. Kanaltilslutning ø125 mm via gummipakning på studs. Bredde 598 mm

Vigtigste produktegenskaber

Trinløs indstilling af min/max luftmængde
Luftmålepunkt indbygget
Indbygget potentialfrit relæ
Tidløst design
Indbygget fedtfilter
Indbygget LED belysning
Elektrisk spjæld og timer
SAFE-Alarm og automatisk forcering indbygget

Funktionsbeskrivelse

Emhætte for eksterne ventilator. Elektrisk spjæld.

Vigtigste egenskaber

Udsugning fra madlavning, dels fugt og lugt samt partikler opstået under stegning

Installation

Indregulering af ønsket grund- og forceret ventilation, trinløst. Grundventilation kan være 0 m3/h

Grundventilation (m³/h)	Grundventilation (l/s)	Kapacitet - forceret ventilation (m³/h)	Kapacitet - forceret ventilation (l/s)	Emopfangsevne ved monteringshøjde 50 cm
72	20	47	170	75 % ved 175 m³/h

Lydtryksniveau, grundventilation (dB(A))	Lydtryksniveau, forceret ventilation (dB(A))
< 25 v. 30 Pa	25 v. 30 Pa

Potentialfrit relæ
1x230V, 900 W

Fabriano er specielt udviklet til el-komfurer, og må kun anvendes til sådanne (dvs. at emhætten pt. ikke må anvendes sammen med gas-komfur).

Af brandhensyn anbefales det, at Fabriano monteres mindst 50 cm over el-komfur. Emhætten tilsluttes 230V med jord (maks. 13A sikring).

Aftræk via Ø125 mm spirorør, brandsikker udførelse som E60.

Produkt- og tilbehørsvarianter

ESL142SEM, med modbus, stål (kun for VEX40T)
Tilbehør
- Kåbe, rustfri stål
- Ophængsbeslag ESL141 og ESL142
- Fedtfilter for ESL141 / ESL142
- SAFE Guard kontaktor
- ESL142, afdækning hvid, v. udskiftning af ESL 135/136
- ESL142, afdækning stål, v. udskiftning af ESL 135/136
ESL142SER, stål
Tilbehør
- Kåbe, rustfri stål
- Ophængsbeslag ESL141 og ESL142
- Fedtfilter for ESL141 / ESL142
- SAFE Guard kontaktor
- ESL142, afdækning hvid, v. udskiftning af ESL 135/136
- ESL142, afdækning stål, v. udskiftning af ESL 135/136
ESL142WEM, med modbus, hvid (kun for VEX40T)
Tilbehør
- Ophængsbeslag ESL141 og ESL142
- Fedtfilter for ESL141 / ESL142
- SAFE Guard kontaktor
- ESL142, afdækning hvid, v. udskiftning af ESL 135/136
- ESL142, afdækning stål, v. udskiftning af ESL 135/136
- Volumenskærm til ESL140 (70 mm)
- Volumenskærm til ESL140 (200 mm)
ESL142WER, hvid
Tilbehør
- Ophængsbeslag ESL141 og ESL142
- Fedtfilter for ESL141 / ESL142
- SAFE Guard kontaktor
- ESL142, afdækning hvid, v. udskiftning af ESL 135/136
- ESL142, afdækning stål, v. udskiftning af ESL 135/136
- Volumenskærm til ESL140 (70 mm)
- Volumenskærm til ESL140 (200 mm)

Dokumenter

dokument

ELS142 EF-overenstemmelseserklæring

Certifikater og erklæringer

97 Kb
ESL142 Fabrino SAFE Guard integreret alarm installation

Vejledninger

949 Kb
ESL142 Fabrino integreret komfuralarm guide

Vejledninger

1 Mb
ESL142WEM/SEM Fabrino (modbus) betjeningsvejledning

Vejledninger

0 b
ESL142WER-SER montage og installationsvejledning

Vejledninger

1 Mb
ESL141-ESL142, salgsbrochure

Teknisk og kommerciel dokumentation

3 Mb

Mere

Er emhætten effektiv?

Emhætters effektivitet måles ved deres emopfangsevne i procent. Emhætter til boligbyggeri skal opfylde en effektivitet på 75%.

Samtidigt skal du være opmærksom på. om emhættens emopfangsevne er målt efter den rigtige standard:

DS/EN61591 - for emhætter med indbygget ventilator
DS/EN13141-3 - for emhætter uden indbygget ventilator (hvor emhætten er en del af et centralt eller decentral ventilationsanlæg).

Læs mere i folderen "Cooker hoods odour extraction according to EN13141-3"
