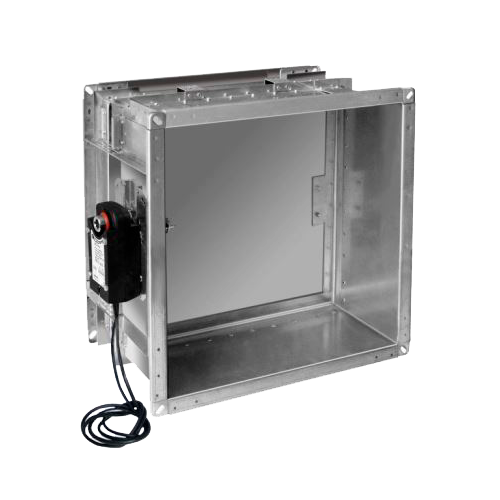

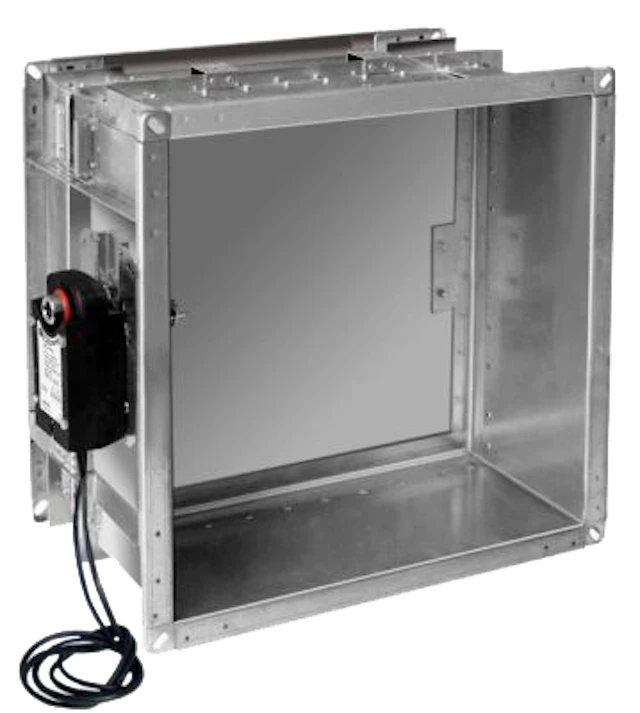

Rektangulære røgkontrolspjæld til røgkontrolsystemer, for at sikre korrekt bortledning af røg under brand og krav om røgudluftning under og efter en brand.
Opfylder kravene i DS428:2019
Brandtestet iht. DS/EN1366-10
Klassificeret iht. DS/EN13501-4
CE-mærket iht. DS/EN 12101-8
TEKNISKE DATA, SPJÆLD:
Opfylder brandklasse EI120 (Vew - How - i <-> o) S1500C10000 AAmulti
Kan installeres både vertikalt og horisontalt
Spjældblad, tæthedsklasse: 4 (EN 1751:2002)
Spjældkabinet, tæthedsklasse C (EN 1751:2002)
Hvis VX-6 installeres eksternt i kanal, er det klassificeret til E600120 (Vew - How - i <-> o) S1500C10000 AAsingle
| Varianter | A (mm) | F (mm) | H (mm) | L (mm) | P (mm) | M (mm) |
|---|---|---|---|---|---|---|
| VX-6-600x400, røgkontrolspjæld | 70 mm | 105,5 mm | 400 mm | 600 mm | 290 mm | |
| VX-6-800x400, røgkontrolspjæld | 70 mm | 105,5 mm | 400 mm | 800 mm | 290 mm | |
| VX-6-800x500, røgkontrolspjæld | 70 mm | 155,5 mm | 500 mm | 800 mm | 290 mm | 45,5 mm |
| VX-6-1000x400, røgkontrolspjæld | 70 mm | 155,5 mm | 500 mm | 1000 mm | 290 mm | 45,5 mm |
| VX-6-1200x600, røgkontrolspjæld | 70 mm | 205,5 mm | 600 mm | 1200 mm | 290 mm | 95,5 mm |
| VX-6-1400x600, røgkontrolspjæld | 70 mm | 205,5 mm | 600 mm | 1400 mm | 290 mm | 95,5 mm |
6 varianter
