EXact2-automatik til styring af drift og indeklima. VEX100, VEX200 og VEX300-serierne fås med EXact2-automatik
EXact2
GENERELT
Bag den enkle betjening sikrer den avancerede EXact2-automatik optimal styring af indeklimaet. Automatikken tilpasses nemt den daglige rytme på brugsstedet f.eks. skolen, kontoret eller i boligen.
BETJENING AF EXACT2-AUTOMATIKKEN
EXact2-automatikken kan styres fra betjeningspanel (se afsnit herunder), CTS eller webserver over netværk eller via WAP.
WAP (Wireless Access Point)
WAP er en lille WIFI-router, som monteres inde ved automatikken i aggregatet. Herved kan webserveren tilgåes trådløst via PC, smartphone eller tablet, så man hurtigt og nemt kan konfigurere aggregatet via mobile platforme.
Bag den enkle betjening sikrer den avancerede EXact2-automatik optimal styring af indeklimaet. Automatikken tilpasses nemt den daglige rytme på brugsstedet f.eks. skolen, kontoret eller i boligen.
BETJENING AF EXACT2-AUTOMATIKKEN
EXact2-automatikken kan styres fra betjeningspanel (se afsnit herunder), CTS eller webserver over netværk eller via WAP.
WAP (Wireless Access Point)
WAP er en lille WIFI-router, som monteres inde ved automatikken i aggregatet. Herved kan webserveren tilgåes trådløst via PC, smartphone eller tablet, så man hurtigt og nemt kan konfigurere aggregatet via mobile platforme.

Vigtigste produktegenskaber
- Enkel betjening
- 3 brugerniveauer, (bruger, tekniker og specialist)
- Flere optioner for behovsstyret ventilation
- Enkel betjening
- 3 brugerniveauer, 2 med adgang via en 4-cifret adgangskode (tekniker og specialist)
- Flere indeklimaniveauer, som bl.a. via indbygget uge-ur kan tilpasse ventilationen efter det aktuelle behov
Funktionsoversigt
- Filtervagt
- Justering af rotoromdrejning
-
Temperaturfølere
- I fraluftstudsen til måling/styring af rumtemperatur
- I afkaststudsen for måling af afkasttemperatur
- I udeluftstudsen for udetemperaturkompensering og natkøling
- I tilluftstudsen til måling/styring af tillufttemperaturen
- Kanaltemperaturføler (tilbehør)
- Rumtemperaturføler (tilbehør)
- Overophedningssikring
- Brandalarm (tilbehør)
- Lukkespjæld - udeluft (krav ved vandvarmeflade) (tilbehør)
- Lukkespjæld - afkast (tilbehør)
-
Temperaturregulering
- Regulering af tillufttemperatur
- Regulering af rumtemperatur
-
Kompenseringsfunktioner
- Udetemperaturkompensering
- Luftmængdereduktion
- Udekompensering af luftmængde
- Sommerkompensering
- CO2-kompensering (tilbehør)
- Fugtkompensering (tilbehør)
- Natkøling

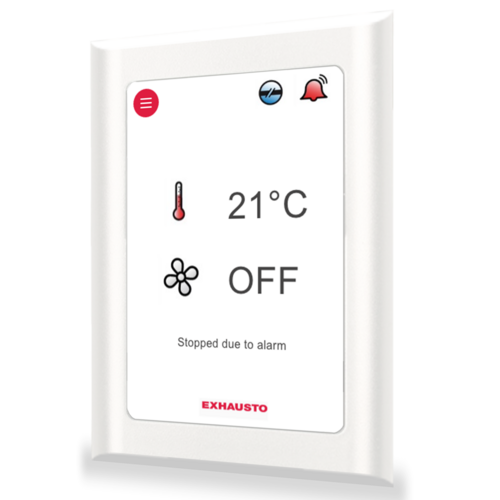

- Betjeningspanel
- Ugeur
- Webserver (tilbehør)
-
Buskommunikation (kræver webserver)
- Modbus TCP/IP
- LONWORKS
- Kølegenvinding
- Konstanttrykregulering (tilbehør)
- Bevægelsessensor (PIR) (tilbehør)
- Luftmængdemåling
-
Indeklimaniveauer
- Urstyret (komfort, standby, økonomi, off)
- Manuelt
- Trimspjæld for renblæsning (tilbehør)
- Alarmlog
- Timetællere
- Alarmrelæ
Ekstern vandvarmeflade
-
Temperaturfølere
- I tilluftkanalen til måling/styring af tillufttemperaturen
- På returrøret fra vandvarmefladen for at holde varmefladen varm og for at frostsikre denne
- Til frostsikring af eksterne rørføringer for varmefladen (tilkøb)
- Temperaturføler på fremløbsrør til vandvarmefladen
-
Modulerende motorventil
- Styring af cirkulationspumpe til vandvarmefladen
- Varmholdelsesfunktion (holder varmefladen frostfri)
- Indbygget styring for motionering af cirkulationspumpen i perioder uden varmebehov
Ekstern elvarmeflade
- Temperaturfølere
-
Overhedningssikring
- TSA60 sidder i printkortet, udløser ved 60 °C og har manuelt reset i HMI
- TSA70 sidder i luftstrømmen, udløser ved 70 °C og har automatisk reset
- TSA120 sidder i luftstrømmen, udløser ved 120 °C og har manuelt reset i varmeflade og HMI
Modul til styring af ekstern køle-varmepumpeunit
- Temperaturfølere
- Styring
Ekstern isvandsflade
-
Temperaturfølere
- I tilluftkanalen til måling af tillufttemperaturen
- I fremløbsrøret til isvandsflade
- Modulerende motorventil
-
Cirkulationspumpestyring
- Styring af cirkulationspumpe til isvandsfladen
- Indbygget styring for motionering af cirkulationspumpen i perioder uden kølebehov
Modul til styring af ekstern køleunit
- Temperaturfølere i tilluftkanalen til måling af tillufttemperaturen
-
Styring af ekstern køleunit via:
- Start/stop-signal
- Behovsregulering 0-10 V (10-0 V)
Modul til styring af ekstern køle-varmepumpeunit
- Temperaturfølere i tilluftkanalen til måling af tillufttemperaturen
-
Styring af ekstern køle-varmepumpeunit via:
- Start/stop-signal
- Signal om køling eller varme
- Behovsregulering 0-10 V (10-0 V)
