MAC12 er udviklet til trykregulering af ventilatorer med EC/FC-motor. Til 1-faset motor anvendes MAC12 sammen med tillægsmodulet MPR4 eller MPR8.
MAC12 konstanttrykregulator til ventilatorer med EC/FC-motor. Til 1-faset motor anvendes MAC12 sammen med tillægsmodulet MPR4 eller MPR8.

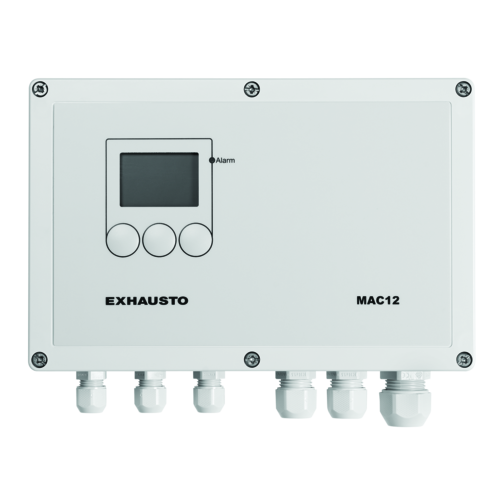

Konstanttrykregulator, MAC12
MAC12 styrer start/stop af ventilatoren og fastholder det ønskede tryk. MAC12 kan placeres, hvor det er mest
hensigtsmæssigt - i teknikrum eller ved ventilatoren med signal til teknikrum. MAC12 leveres som standard med XTP-sensor.
MAC12 kan regulere ventilatoren på tre forskellige måder:
1. To forudindstillede tryk
MAC12 giver mulighed for to forudindstillede tryk (højt/lavt), således at ventilationen kan tilpasses behovet i anlæggets
betjeningsområde. Det høje og lave tryk vælges og indstilles individuelt i konstanttrykregulatoren via den meget enkle menu.
Alarmfunktion
MAC12 har indbygget alarmfunktion, som aktiveres og vises i displayet, når det ønskede tryk ikke holdes. Der er desuden potentialfri kontakt for ekstern alarm.
I MAC12 indstilles, hvilken trykafvigelse og afvigelsens varighed, der skal udløse alarm. Konstanttrykregulatoren fortsætter driften under alarmen og vil fortsat forsøge at holde det ønskede tryk. MAC12 kan tilsluttes termosikring i ventilatormotoren eller alarmsignal fra frekvens omformer. En eventuel alarm på den indgang videresendes og ventilatoren stopper.
2. Ekstern start/stop
MAC12 har desuden mulighed for ekstern start/stop.
3. Overstyring
MAC12 giver mulighed for overstyring til selvstændigt trykniveau eller max. luftmængde.
Styring af flere kanalsystemer
MAC12 kan styrer op til 5 parallelle et-strengede kanalsystemer. Det kræver, at systemet udelukkende opbygges via modbus-interface, sådan at der kan sikres en korrekt sammenbinding imellem de forskellige tryk-sensorer og tilhørerne ventilatorer. Hvert anlæg betragtes som et selvstændigt system, med egne driftspunkter og reguleringsparametre. I denne sammenhæng skal anvendes MXTP tryksensor.
Ekstern kommunikation
MAC12 er forsynet med modbus-interface for ekstern opkobling mod f.eks. BMS/CTS-systemer. Via opkobling er der mulighed for at aflæse driftsstatus, samt foretage ændring af alle driftsparametre.
| Varianter | Forsyningsspænding | Alarmkontakt (max belastning) | Driftsområde | Indstillingsområde for alarmtryk | Indstillingsområde for alarmtid | Temperaturindstilling høj | Temperaturindstilling lav | Maks. kabel længde | Målenøjagtighed |
|---|---|---|---|---|---|---|---|---|---|
| MAC12 konstanttrykregulator | 230 VAC | Potentialfri skiftekontakt 230VAC/24, 8A AC1/3A AC3 | 0-5000 Pa, aktuelt driftsområde afhænger af XTP-sensors arbejdsområde | 0 - 2500 Pa | 0-1000 Sec | -10°C - +15°C | -45°C - 0°C | ||
| MXTP, XTP-sensor med Modbus | 24V AC/DC, 50 mA | -50 - +50 Pa 0 - 100 Pa 0 - 150 Pa0 - 300 Pa 0 - 500 Pa 0 - 1000 Pa 0 - 1600 Pa 0 - 2500 Pa | 80 m | 1,5% vom Messwert + 0,3% vom Messbereich + 2,5 Pa | |||||
| MAC12-XTP, XTP-sensor | 24V AC/DC, 50 mA | 0-2500 Pa | 150 m | (-20°C - +40°C). 0,5% af måleværdi + 2,5 Pa | |||||
| MAC12XTP | 24V AC/DC, 50 mA | -50 - +50 Pa 0 - 100 Pa 0 - 150 Pa 0 - 300 Pa 0 - 500 Pa 0 - 1000 Pa 0 - 1600 Pa 0 - 2500 Pa | 80 m | 1,5% vom Messwert + 0,3% vom Messbereich + 2,5 Pa |
| Varianter | Omgivelsestemperatur |
|---|---|
| MAC12 konstanttrykregulator | -30°C - +50°C |
| MAC12MOD | -30°C - +50°C |
| MXTP, XTP-sensor med Modbus | -30°C - +50°C |
| MAC12-XTP, XTP-sensor | -30°C - +50°C |
| MAC12XTP | -30°C - +50°C |
| Varianter | A (mm) | B (mm) | C (mm) | Højde (mm) | Bredde (mm) | Dybde (mm) |
|---|---|---|---|---|---|---|
| MAC12 konstanttrykregulator | 222 mm | 145 mm | 55 mm | |||
| MAC12MOD | 222 mm | 145 mm | 55 mm | |||
| MXTP, XTP-sensor med Modbus | 75 mm | 90 mm | 55 mm | |||
| MAC12-XTP, XTP-sensor | 75 mm | 90 mm | 36 mm | 90 mm | 75 mm | 36 mm |
| MAC12XTP | 55 mm | 52 mm | 27 mm |
| Varianter | Eget forbrug |
|---|---|
| MAC12 konstanttrykregulator | 0,5 W |
| Varianter | Beskyttelsesklasse | Maks. linjesikring (A) | Strømforbrug (W) | Udgangssignal |
|---|---|---|---|---|
| MAC12 konstanttrykregulator | IP54 | 13 A | ||
| MAC12MOD | IP54 | 13 A | ||
| MXTP, XTP-sensor med Modbus | IP54 | 0,5 W | 0 - 10 VDC | |
| MAC12-XTP, XTP-sensor | IP54 | 0,5 W | Modbus | |
| MAC12XTP | IP54 | 0,5 W | 0 - 10 VDC |
