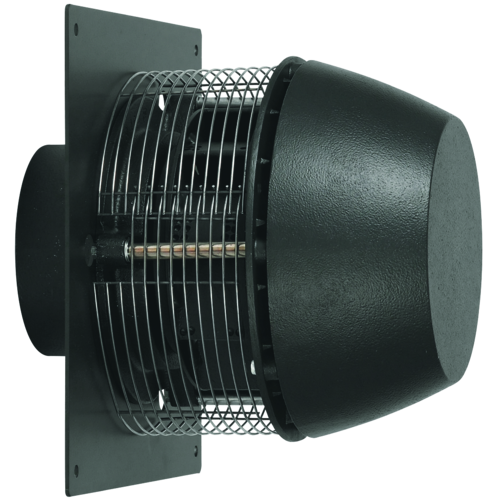

VVR Vægventilator

VVR

Vægventilator

Vægventilator med radialt afkast til udsugning - fremstillet i støbt aluminium, hvilket giver en lang holdbarhed. VVR kan monteres på murgennemføring MGO.
VVR
Se varianter
Se konfiguration
Download CAD-fil
VVR
BESKRIVELSE:
VVR vægventilator er en udsugningsventilator fremstillet i støbt aluminium, hvilket sikrer en problemfri drift langt ud i tiden. Hertil findes murgennemføring MGO som sikrer enkel og korrekt montering.

VVR vægventilator har bagudkrummet B-hjul af aluminium, har radialt afkast og kan åbnes for rengøring. VVR fås i 4 størrelser - VVR160, VVR200, VVR250, og VVR315.

MOTORER:
Alle modeller fås med EC-motor.

Få overblik over de enkelte størrelser herunder.
VVR

Vigtigste produktegenskaber

  • Radialt afkast
  • Høj korrosionsbestandighed
  • Bagudkrummede skovle
  • Høj virkningsgrad
  • Lave driftomkostninger
  • Kan anvendes sammen MGO murgennemføring
Varianter RPM
VVR160
VVR200
VVR16041EC
VVR20041EC
VVR25041EC2
VVR250EC

1600
VVR31541EC2
VVR315EC

1600
Varianter Maks. totalvirkningsgrad (%) ECO måleopstilling Krav til effektivitetsgrad ECO effektivitetsgrad i optimalt driftpunkt EC motor Nominelt omdrejningstal (Omdr./min.) Elforsyning Overbelastningsbeskyttelse Motoreffekt (kW)
VVR160

1400

3 x 0,75 mm²

Indbygget i termosikring

0,01
VVR200

1400

3 x 0,75 mm²

Indbygget i termosikring

0,04
VVR16041EC

29,2

C

62, N(2015)

64,1

EC motor med integreret VSD

1400



Indbygget i termosikring

0,04
VVR20041EC

39,6

C

62, N(2015)

71,6

EC motor med integreret VSD

1400



Indbygget i termosikring

0,04
VVR25041EC2

53,5

C

62, N(2015)

79,4

EC motor med integreret VSD

1635



Indbygget i motorstyring

0,18
VVR250EC

0,535

C

62, N(2015)

1,2 / 0,18

EC motor med integreret VSD

1635



Indbygget i motorstyring

0,18
VVR31541EC2

55,1

C

62, N(2015)

78,0

EC motor med integreret VSD

1635



Indbygget i motorstyring

0,37

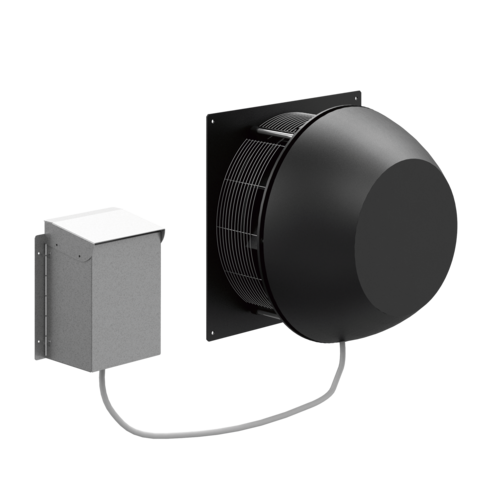

VVR315EC

0,551

C

62, N(2015)

2,6 / 0,37

EC motor med integreret VSD

1635



Indbygget i motorstyring

0,37

Forudsætninger:

  • I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst
  • P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.
  • Opgivne data er ved t = 20°C
  • Densitet = 1,2 kg/m³
  • Medietemperatur: min. -12°C, max. +80°C
  • Omgivelsestemperatur: max. +40°C
  • Trykforhold: < 1,11

For lettere montage anvendes eventuelt MGO-murgennemføring sammen med VVR-vægventilatoren.

MGO-murgennemføring er opbygget af galvaniseret plade og er indvendigt lyd- og kondensisoleret med 25 mm isolering. Der er indbygget overtryksspjæld og gennemføringen kan indstilles i længden 210 - 400 mm, så den kan tilpasses murtykkelsen. MGO kan monteres sammen med en diffusor (1), indløbsmuffe ILMF og afdækningsflange MGAF som vist herunder.

MONTAGELØSNING 1

Når murgennemføring (MGO) afsluttes glat med indvendig mur, skal der monteres afdækningsflange (MGAF) og indløbsmuffe (ILMF), inden der afsluttes med en diffusor (1).

MONTAGELØSNING 2

Hvis murgennemføringen (MGO) er kortere end murens tykkelse, skal der monteres indløb (ILU) og muffe (MF) eller spirorør (SR), hvortil diffusoren (1) fastgøres.

MONTAGELØSNING 3

Er der langt mellem murgennemføringen (MGO) og udsugningsstedet, skal der monteres indløb (ILU), og der tilsluttes spirorør (SR).

VVR
Varianter A (mm) C (mm) D (mm) Ø B (mm) E Ø (mm) Vægt (kg)
VVR160

235

335

65

275

160

10
VVR200

260

385

65

345

200

13
VVR16041EC

235

335

65

275

160

10
VVR20041EC

260

385

65

345

200

13
VVR25041EC2

320

435

75

440

250

22
VVR250EC

320

435

75

440

250

22
VVR31541EC2

365

500

75

525

315

29
VVR315EC

365

500

75

525

315

29
Varianter Min. luftmængde (m³/h) Maks. luftmængde (m³/h)
VVR160
VVR200
VVR16041EC

60

370
VVR20041EC

130

860
VVR25041EC2

250

1900
VVR250EC

75
VVR31541EC2

470

3360
VVR315EC

75
Varianter Spænding (V) Frekvens (Hz) Maks. optaget effekt (kW) Maks. strømstyrke (A) Maks. Strømforbrug 1x230V (A) Maks. strømforbrug 3x400V (A) Motoreffekt (kW) ErP-effektivitetsgrad Maksimal strøm (A) El-forsyning Antal poler Motor 1 x230 V Amp/kW
VVR160

50,50

0,04

0,14,0,14

,

,

0,01



,



,

0,4 / 0,01
VVR200

50

0,07

0,35



0,04



Enfaset



0,4 / 0,04
VVR16041EC

1x230

50

0,022

0,2



0,04


VVR20041EC

1x230

50

0,054

0,35



0,04


VVR25041EC2

1x230

50

0,18

1,2



0,18


VVR250EC

1x230



0,18

1,2



0,18

79,4


VVR31541EC2

1x230

50

0,43

2,6



0,37


VVR315EC

0,43

2,6



0,37

78



2,6 / 0,37
Varianter ECO måleopstilling
VVR160
VVR200
VVR16041EC

C
VVR20041EC

C
VVR25041EC2

C
VVR250EC

C
VVR31541EC2

C
VVR315EC

C

VVR er fremstillet i støbt aluminium, hvilket giver en høj korrosionsbestandighed (Korrosionsklasse C4 iht. EN ISO 12944-2). Den er malet i en sort farve RAL7021

VVR er en udsugningsventilator med vertikal afkast.

Konstruktionen sikrer en optimal luftteknisk løsning med minimal lydniveau.

VVR vægventilator er velegnet til ventilationsopgaver, hvor der stilles krav til effektiv og driftøkonomisk ventilation.

Det specielt udviklede centrifugalhjul med bagudbøjede skovle giver en høj virkningsgrad og lave driftomkostninger.

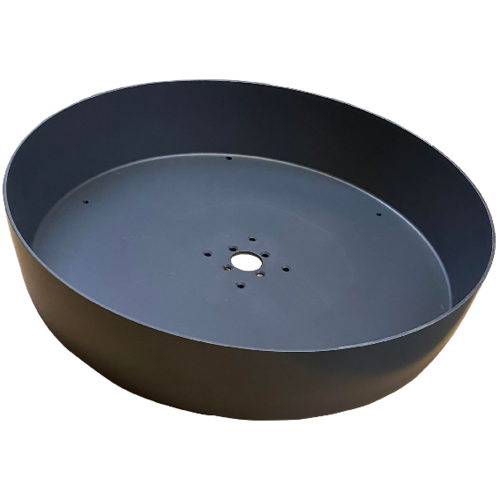

Er der meget fugt i den luft der suges ud, kan VVR vægventilator bestilles med ledeplade.

Ledepladen bevirker at fugten ikke løber ned at muren, men ledes bort fra den.

For lettere montage anvendes eventuelt MGO-murgennemføring sammen med VVR-vægventilatoren.

MGO-murgennemføring er opbygget af galvaniseret plade og er indvendigt lyd- og kondensisoleret med 25 mm isolering. Der er indbygget overtryksspjæld og gennemføringen kan indstilles i længden 210 - 400 mm, så den kan tilpasses murtykkelsen. MGO kan monteres sammen med en diffusor (1), indløbsmuffe ILMF og afdækningsflange MGAF som vist herunder.

Montageløsning 1

Når murgennemføring (MGO) afsluttes glat med indvendig mur, skal der monteres afdækningsflange (MGAF) og indløbsmuffe (ILMF), inden der afsluttes med en diffusor (1).

Montageløsning 2

Hvis murgennemføringen (MGO) er kortere end murens tykkelse, skal der monteres indløb (ILU) og muffe (MF) eller spirorør (SR), hvortil diffusoren (1) fastgøres.

MONTAGELØSNING 3

Er der langt mellem murgennemføringen (MGO) og udsugningsstedet, skal der monteres indløb (ILU), og der tilsluttes spirorør (SR).
