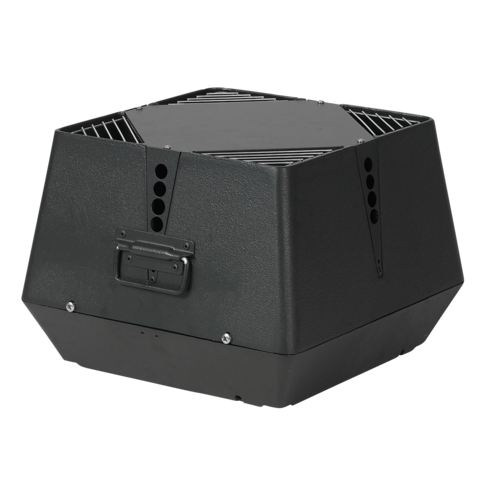

DTV Tagventilator

DTV

Tagventilator

Tagventilator med vertikalt afkast - til udsugning. DTV er fremstillet i støbt aluminium, hvilket giver en lang holdbarhed. DTV kan monteres på taggennemføring TGK.
DTV
Download CAD-fil
DTV
BESKRIVELSE:
DTV tagventilator er en udsugningsventilator fremstillet i støbt aluminium, hvilket sikrer en problemfri drift langt ud i tiden. Hertil findes taggennemføring TGK som sikrer enkel og korrekt montering.

DTV tagventilator har bagudkrummet B-hjul af aluminium, har vertikalt afkast og kan åbnes for rengøring. DTV fås i 6 størrelser - DTV160, -200, -250, -315, -400 og -450.

MOTORER
Alle modeller fås med EC-motor.

Få overblik over de enkelte størrelser herunder.

TEMPERATUR
DTV tåler temperaturer op til 60 °C ved normal drift.

Brandgasventilator
Hvis der er brug for en certifceret brandgasventilator, henviser vi til SEF tagventilator eller FSB boksventilator, der er beskrevet under produktgruppe Brandsikring.
DTV

Vigtigste produktegenskaber

  • Høj korrosionsbestandighed
  • Bagudkrummede skovle
  • Høj virkningsgrad
  • Lave driftsomkostninger
  • Kan monteres på taggennemføring TGK
Varianter Tilledning (strømkabel)
DTV160

3 x 0,75 mm2

DTV200

3 x 0,75 mm2

DTV16041EC

3 x 0,75 mm2

DTV20041EC

3 x 0,75 mm2

DTV25041EC2
DTV31541EC2
DTV40041EC2
DTV45041EC2
Varianter Maks. totalvirkningsgrad (%) ECO måleopstilling Krav til effektivitetsgrad ECO effektivitetsgrad i optimalt driftpunkt EC motor Nominelt omdrejningstal (Omdr./min.) Elforsyning Overbelastningsbeskyttelse Motoreffekt (kW)
DTV160

1400

1x230 V

Indbygget i termosikring

0,01

DTV200

1400

1x230 V

Indbygget i termosikring

0,04

DTV16041EC

C

62, N(2015)



1400

1x230 V

Indbygget i termosikring


DTV20041EC

C

62, N(2015)



1400

1x230 V

Indbygget i termosikring


DTV25041EC2

51,9

C

62N (2015)

78,2

EC motor med integreret VSD

1635

1 x 230 V - 50 Hz

Indbygget i motorstyring

0,16

DTV31541EC2

52,4

C

62N (2015)

74,5

EC motor med integreret VSD

1605

1 x 230 V - 50 Hz

Indbygget i motorstyring

0,37

DTV40041EC2

53,7

C

62N (2015)

70,5

EC motor med integreret VSD

1635

1 x 230 V - 50 Hz

Indbygget i motorstyring

0,75

DTV45041EC2

57,1

C

62N (2015)

74,4

EC motor med integreret VSD

1700

1 x 230 V - 50 Hz

Indbygget i motorstyring

1,1

Forudsætninger:

  • I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst
  • P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.
  • Opgivne data er ved t = 20°C
  • Densitet = 1,2 kg/m³
  • Medietemperatur: min. -12°C, max. +80°C
  • Omgivelsestemperatur: max. +40°C
  • Trykforhold: < 1,11

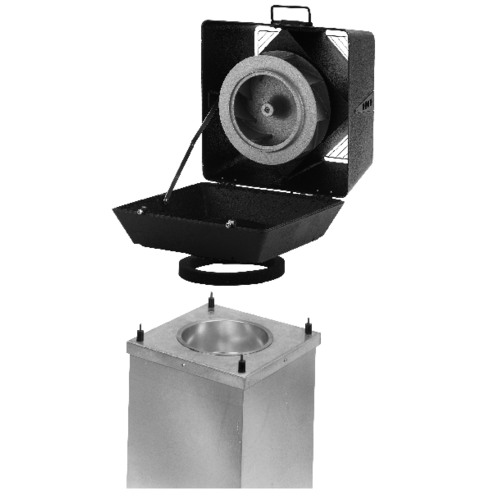

Montering DTV er konstrueret til anvendelse sammen med taggennemføring TGK, hvilket sikrer enkel og korrekt montering. TGK er monteret med 4 gevindstykker til fastgørelse af DTV-tagventilatoren. Der medleveres vibrationsdæmpende materialer, således at DTV´ens vibrationer ikke overføres til kanalsystemet. TGK taggennemføring er lyd- og kondensisoleret og har indbygget kabelgennemføring. Som tilbehør kan der vælges AOR-overtryksspjæld samt bærejern.

DTV
Varianter A (mm) B (mm) C (mm) D (mm) E Ø (mm) Vægt (kg)
DTV160

250

310

240

70

160

11

DTV200

280

390

310

80

200

17

DTV16041EC

250

310

240

70

160

11

DTV20041EC

280

390

310

80

200

17

DTV25041EC2

385

485

385

100

250

28

DTV31541EC2

435

580

465

115

315

37

DTV40041EC2

500

650

525

130

400

52

DTV45041EC2

590

650

525

220

400

60

Varianter Frekvens (Hz) Maks. strømstyrke (A) El-forsyning Maks. optaget effekt (kW) Motoreffekt (kW) Motor 1 x230 V Amp/kW
DTV160

50

0,14

Enfaset

0,04

0,01

0,2 / 0,01

DTV200

50

0,35

Enfaset

0,07

0,04

0,4 / 0,04

DTV16041EC

50

0,2

Enfaset

0,021


DTV20041EC

50

0,35

Enfaset

0,052


DTV25041EC2

50

1,2



0,11

0,16

1,1 / 0,18

DTV31541EC2

50

2,4



0,39

0,37

2,4 / 0,37

DTV40041EC2

50

4,4



0,78

0,75

4,4 / 0,75

DTV45041EC2

50

8



1,12

1,1

8 / 1,1

Varianter ECO måleopstilling
DTV160
DTV200
DTV16041EC

C

DTV20041EC

C

DTV25041EC2

C

DTV31541EC2

C

DTV40041EC2

C

DTV45041EC2

C

KONSTRUKTION

DTV er fremstillet i støbt aluminium, hvilket giver en høj korrosionsbestandighed (Korrosionsklasse C4 iht. EN ISO 12944-2). Den er malet i en sort farve RAL7021, hvilket passer godt til de fleste tage.

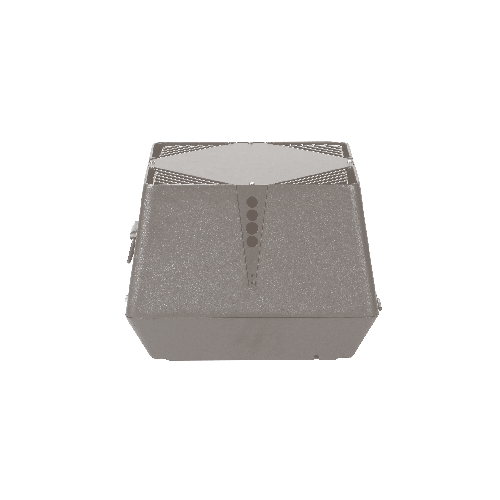

VERTIKAL AFKAST

DTV tagventilator er en udsugningsventilator med vertikal afkast.

Det forhindre tilsmudsning af tagfladen og nedslag af forurenet luft og giver samtidig et lavere oplevet lydniveau.

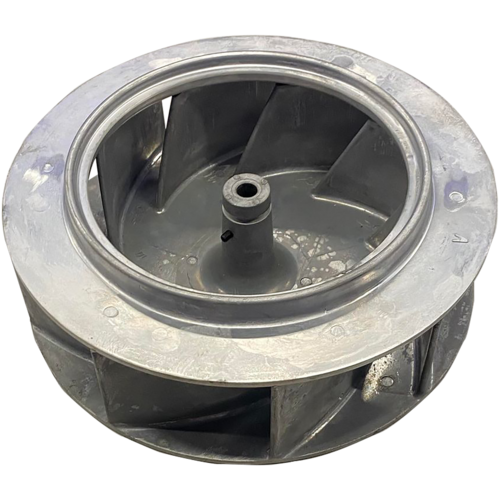

VENTILATORHJUL

DTV tagventilator er velegnet til ventilationsopgaver, hvor der stilles krav til effektiv og driftøkonomisk ventilation.

Det specielt udviklede centrifugalhjul med bagudbøjede skovle giver en høj virkningsgrad og lave driftomkostninger

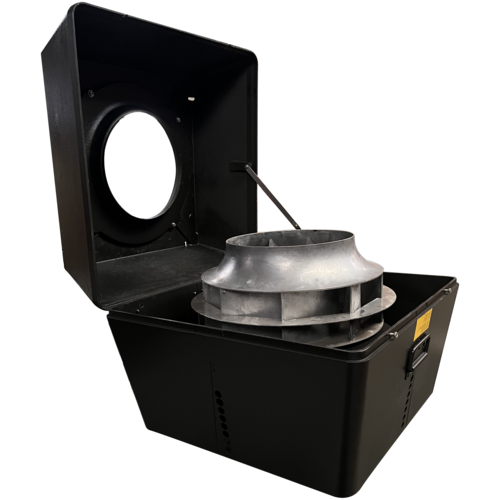

SERVICE

DTV tagventilator er enkel at åbne for rengøring og vedligeholdelse af ventilatoren.

DTV er konstrueret til anvendelse sammen med taggennemføring TGK, hvilket sikrer enkel og korrekt montering.

TGK er monteret med 4 gevindstykker til fastgørelse af DTV-tagventilatoren. Der medleveres vibrationsdæmpende materialer, således at DTV´ens vibrationer ikke overføres til kanalsystemet.

TGK-taggennemføring er lyd og kondensisoleret og har indbygget kabelgennemføring. Som tilbehør kan der vælges AOR-overtryksspjæld samt bære jern.

Produkt- og tilbehørsvarianter

  • DTV160
    DTV160
  • DTV200
    DTV200
  • DTV16041EC
    DTV16041EC
  • DTV20041EC
    DTV20041EC
  • DTV25041EC2
    DTV25041EC2
  • DTV31541EC2
    DTV31541EC2
  • DTV40041EC2
    DTV40041EC2
  • DTV45041EC2
    DTV45041EC2
