BESF

BESKRIVELSE

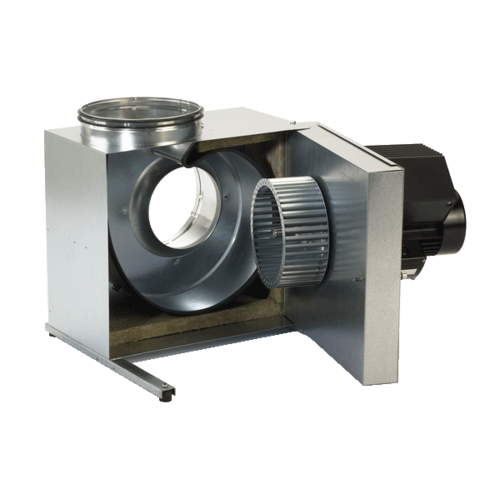

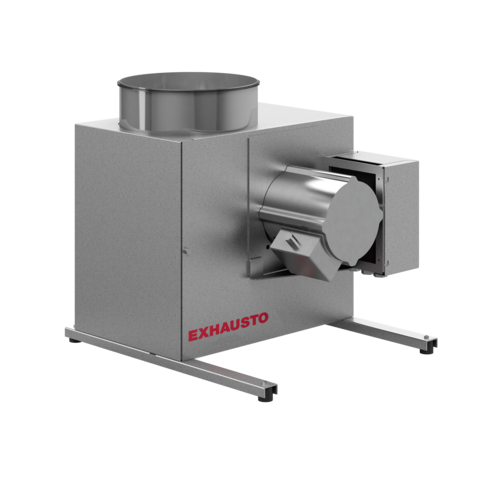

BESF boksventilator er en ventilator med fremadbøjet F-hjul og lyddæmpende isolering. BESF fås i 7 størrelser BESF146, -160, -180, -200, -225, -250, og -280.

Alle størrelser fås med EC-motor for mere effektiv drift. Få overblik over de enkelte størrelser herunder.

TEMPERATUR
Tåler temperaturer op til 60 °C ved normal drift.

Brandgasventilator
Hvis der er brug for en certifceret brandgasventilator, henviser vi til FSB boksventilator, der er beskrevet under produktgruppe Brandsikring

Vigtigste produktegenskaber

Kompakt
Hurtige flowændringer
Driftsikker løsning
F-hjul (fremadkrummede skovle)

Varianter	Betingelser
BESF16021EC2	Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +60°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11
BESF16041	Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +60°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11
BESF14641EC
BESF16041EC	Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +60°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11
BESF18041EC2	Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +60°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11
BESF20041EC2	Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +60°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11
BESF22541EC2	Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +60°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11
BESF25041EC2	Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +60°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11
BESF28043EC	Forudsætninger:> * I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst> ** P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.> Opgivne data er ved t = 20°C> Densitet = 1,2 kg/m3> Medietemperatur: min. -12°C, max. +60°C> Omgivelsestemperatur: max. +40°C> Trykforhold: < 1,11

Varianter	Maks. totalvirkningsgrad (%)	Krav til effektivitetsgrad	ECO effektivitetsgrad i optimalt driftpunkt	EC motor	Nominelt omdrejningstal (Omdr./min.)	Elforsyning	Overbelastningsbeskyttelse	Motoreffekt (kW)
BESF16021EC2	50,3	49, N (2015)	65,1	EC motor med integreret VSD	2800	1x230 V	Indbygget i termosikring	0,75
BESF16041					1400		Indbygget i termosikring	0,9
BESF14641EC		49, N(2015)			1400	1x230 V	Indbygget i termosikring
BESF16041EC		N, 49(2015)		EC motor med integreret VSD	1400	1x230 V	Indbygget i termosikring
BESF18041EC2	48,5	49, N (2015)	69,3	EC motor med integreret VSD	1440	1x230 V	Indbygget i motorstyring	0,18
BESF20041EC2	48,6	49, N (2015)	67	EC motor med integreret VSD	1435	1x230 V	Indbygget i motorstyring	0,37
BESF22541EC2	53,9	49, N (2015)	71,3	EC motor med integreret VSD	1420	1x230 V	Indbygget i motorstyring	0,75
BESF25041EC2	53,5	49, N (2015)	69	EC motor med integreret VSD	1420	1x230 V	Indbygget i motorstyring	1,1
BESF28043EC	58,5	49, N (2015)	73,2	EC motor med integreret VSD	1448	3x400 V	Indbygget i motorstyring	2,2

Forudsætninger:

I er den maksimale optagne strøm i hele reguleringsområdet - eller fuldlaststrømmen hvis denne er størst
P1 er den maksimalt optagne effekt fra el-nettet, hvor P2 er den effekt som motoren er mærket med.
Opgivne data er ved t = 20°C
Densitet = 1,2 kg/m³
Medietemperatur: min. -12°C, max. +80°C
Omgivelsestemperatur: max. +40°C
Trykforhold: < 1,11

BESF boxventilator kan monteres i forskellige positioner. Dog må ventilatoren ikke placeres, så motoren vender nedad. Standard montering: A Alternative monteringsmuligheder B/C/D: Bemærk: Ved intermittende drift er der risiko for kondensvand i motoren - benyt monteringsmetode A eller B BESF boxventilator må ikke monteres udendørs - her henvises til udendørs version af BESB (OD).

Varianter	A (mm)	B (mm)	C (mm)	G (mm)	E Ø (mm)	Vægt (kg)
BESF16021EC2	370	320	235	400	200	22
BESF16041	370	320	235	400	200	17
BESF14641EC	345	295	200	350	160	13
BESF16041EC	370	320	235	400	200	17
BESF18041EC2	410	355	235	400	200	23
BESF20041EC2	440	380	280	500	250	23
BESF22541EC2	500	430	280	500	250	32
BESF25041EC2	550	470	360	650	315	32
BESF28043EC	600	515	360	650	315	65

Varianter	Maks. luftmængde (m³/h)
BESF16021EC2	1475
BESF16041	970
BESF14641EC	540
BESF16041EC	970
BESF18041EC2	1740
BESF20041EC2	1800
BESF22541EC2	2520
BESF25041EC2	3240
BESF28043EC	5080

Varianter

Lyddata tabel

BESF16021EC2

Kw(dB)										KdB(A)
	I-IV	63	125	250	500	1K	2K	4K	8K	KWA	KpA
Lw1	I	5	5	3	-4	-9	-8	-11	-16
	II	9	8	4	-4	-10	-11	-14	-20
	III	8	8	3	-3	-7	-11	-14	-22
	IV	12	10	4	-4	-10	-13	-16	-23
Lw2	I	6	4	4	0	-2	-2	-9	-14	4
	II	9	7	5	0	-4	-3	-11	-15	4
	III	7	6	4	-1	-1	-7	-12	-18	3
	IV	10	8	4	-1	-2	-8	-13	-18	3
Lw3	I	-10	-8	-7	-9	-19	-19	-25	-28	-9	-22
	II	-9	-8	-7	-9	-26	-27	-27	-29	-10	-23
	III	-8	-7	-11	-9	-30	-33	-33	-35	-11	-24
	IV	-1	-4	-7	-7	-24	-26	-26	-27	-8	-22

BESF16041

Kw(dB)										KdB(A)
	I-IV	63	125	250	500	1K	2K	4K	8K	KWA	KpA
Lw1	I	6	6	2	-4	-6	-10	-11	-17
	II	12	10	4	-5	-9	-15	-18	-27
	III	8	6	2	-3	-7	-11	-13	-19
	IV	13	10	4	-3	-11	-16	-23	-35
Lw2	I	6	6	4	0	0	-7	-10	-16	3
	II	12	8	4	-1	-3	-11	-16	-24	2
	III	9	6	3	0	-2	-9	-12	-18	3
	IV	14	9	4	-1	-6	-13	-20	-31	1
Lw3	I	-14	-15	-22	-15	-33	-35	-36	-38	-17	-30
	II	-9	-8	-19	-22	-31	-29	-31	-36	-19	-33
	III	-8	-7	-11	-9	-30	-33	-33	-35	-11	-24
	IV	-1	-4	-7	-7	-24	-26	-26	-27	-8	-22

BESF14641EC

Kw(dB)										KdB(A)
	I-IV	63	125	250	500	1K	2K	3K	8K	KWA	KpA
Lw1	I	5	7	1	-3	-3	-12	-16	-23
	II	11	10	2	-3	-5	-14	-20	-31
	III	5	6	0	0	-6	-14	-20	-30
	IV	10	9	0	0	-8	-17	-24	-36
Lw2	I	6	7	3	0	1	-9	-14	-20	4
	II	12	11	3	-2	-5	-13	-19	-30	1
	III	8	7	3	1	-1	-11	-15	-22	3
	IV	13	10	2	-2	-7	-16	-23	-35	0
Lw3	I	-4	-10	-15	-5	-22	-25	-23	-29	-8	-21
	II	-4	-10	-15	-5	-22	-25	-23	-29	-8	-21
	III	-4	-10	-15	-5	-22	-25	-23	-29	-8	-21
	IV	-4	-10	-15	-5	-22	-25	-23	-29	-8	-21

BESF16041EC

Kw(dB)										KdB(A)
	I-IV	63	125	250	500	1K	2K	4K	8K	KWA	KpA
Lw1	I	6	6	2	-4	-6	-10	-11	-17
	II	12	10	4	-5	-9	-15	-18	-27
	III	8	6	2	-3	-7	-11	-13	-19
	IV	13	10	4	-3	-11	-16	-23	-35
Lw2	I	6	6	4	0	0	-7	-10	-16	3
	II	12	8	4	-1	-3	-11	-16	-24	2
	III	9	6	3	0	-2	-9	-12	-18	3
	IV	14	9	4	-1	-6	-13	-20	-31	1
Lw3	I	-14	-15	-22	-15	-33	-35	-36	-38	-17	-30
	II	-9	-8	-19	-22	-31	-29	-31	-36	-19	-33
	III	-8	-7	-11	-9	-30	-33	-33	-35	-11	-24
	IV	-1	-4	-7	-7	-24	-26	-26	-27	-8	-22

BESF18041EC2

Kw(dB)										KdB(A)
	I-IV	63	125	250	500	1K	2K	4K	8K	KWA	KpA
Lw1	I	13	7	0	-6	-7	-9	-10	-13
	II	12	9	4	-4	-8	-12	-15	-23
	III	14	5	0	-5	-6	-9	-10	-15
	IV	14	10	4	-4	-10	-15	-20	-33
Lw2	I	11	8	3	-1	-1	-6	-9	-14	3
	II	13	9	6	0	-2	-9	-13	-20	3
	III	12	6	2	-1	-2	-8	-10	-15	3
	IV	14	10	5	0	-6	-12	-18	-30	2
Lw3	I	-15	-22	-22	-28	-28	-31	-36	-37	-23	-37
	II	-11	-17	-16	-22	-21	-22	-29	-31	-16	-30
	III	-13	-22	-21	-28	-31	-30	-35	-35	-24	-37
	IV	-9	-15	-17	-20	-23	-21	-26	-25	-15	-29

BESF20041EC2

BESF22541EC2

BESF25041EC2

BESF28043EC

Varianter	Frekvens (Hz)	Maks. strømstyrke (A)	Spænding (V)	Maks. optaget effekt (kW)	Motoreffekt (kW)	ErP-effektivitetsgrad	Motor Amp/kW
BESF16021EC2	50	3,8	1x230		0,75
BESF16041	50	0,8		0,19	0,9		3,8 / 0,75
BESF14641EC	50	0,75
BESF16041EC		0,85
BESF18041EC2	50	1,4	1x230		0,18
BESF20041EC2	50	2,6	1x230		0,37	67
BESF22541EC2	50	5	1x230		0,75
BESF25041EC2	50	8,5	1x230		1,1	69
BESF28043EC	50	5,3	3x400		2,2	73,2

BESF boxventilatorer er lavet af Aluzink AZ185 klasse C4 iht. EN/ISO12944-2 og lyd- og kondensisoleret med 30 mm mineraluld.

BESF kan som standard klare en medietemperatur på op til 60°C.

Ved brug som røgventilator kan:

BESF146-180 som standard klare op til 200°C i 60 min.

BESF200-280 som standard klare op til 300°C i 60 min.

Hvis der er skal bruges certificeret brandgasventilator, henvises der til FSB

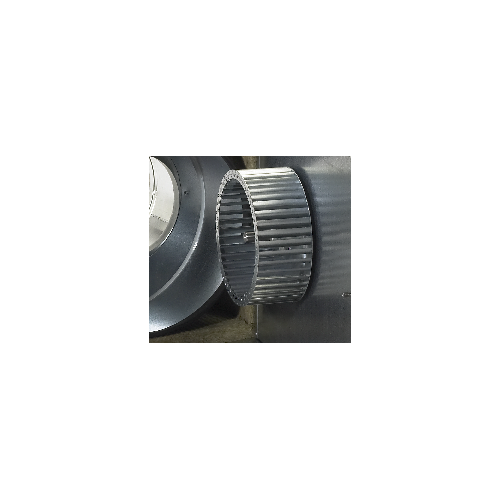

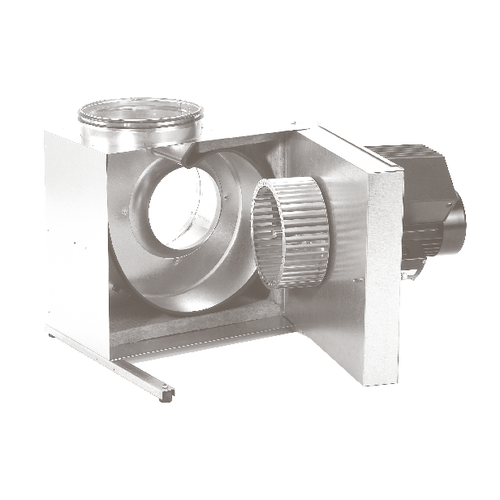

Ventilatorhjulet er et F-hjul lavet i galvaniseret stål.

Det har fremadbøjede skovle, hvilket betyder at boxventilatoren kan genere et højt tryk i forhold til den kompakte størrelse.

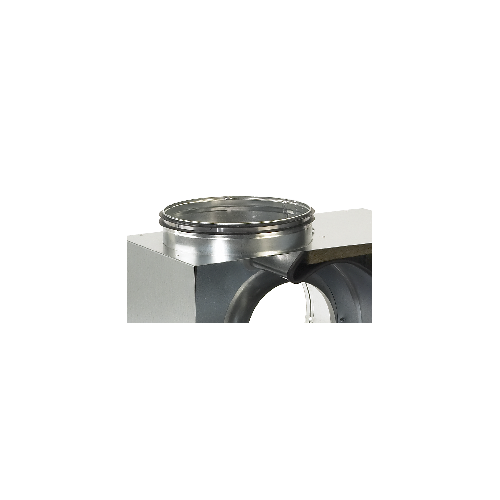

Studsene på BESF er forsynet med gummitætninger for lettere montage af kanaler.

For at minimere støj og vibration har boxventilatoren som standard effektive svingningsdæmpere monteret på bærevinkler.

For at minimere systemtryktabet ved tilslutning til kanalsystemet, kan vi anbefale at der monteres et OGSR-overgangsstykke (tilbehør).

OGSR er et specielt udviklet cirkulært overgangsstykke med indbyggede ledeplader, der kan leveres til BESF200, 225, 250 og 280, hvorved der opnås maksimal kapacitet og virkningsgrad.

OGSR kan ikke leveres til øvrige BESF.

BESF-boxventilatorer har motoren koblet direkte til ventilatorhjulet.

BESF-boxventilator kan leveres med to forskellige motoralternativer:

EC-motor
1-faset AC-motor

Motorerne er udført i tæthedsklasse IP54 og alle materialer er mindst klasse F (155 °C). Alle motortyper har indbygget overstrømsbeskyttelse.

Produkt- og tilbehørsvarianter

BESF16021EC2
Tilbehør
- MAC12 konstanttrykregulator
- FLF200-Ø200, flexforbindelse
- EFC1P2, Elektronisk hastighedsregulator
BESF16041
Tilbehør
- FLF200-Ø200, flexforbindelse
- MAC12 konstanttrykregulator
- EFC16EU01, elektronisk regulator
BESF14641EC
Tilbehør
- FLF160-Ø160, flexforbindelse
- MAC12 konstanttrykregulator
- EFC16EU01, elektronisk regulator
- EFC1P2, Elektronisk hastighedsregulator
BESF16041EC
Tilbehør
- FLF200-Ø200, flexforbindelse
- MAC12 konstanttrykregulator
- EFC16EU01, elektronisk regulator
- EFC1P2, Elektronisk hastighedsregulator
BESF18041EC2
Tilbehør
- MAC12 konstanttrykregulator
- FLF200-Ø200, flexforbindelse
- EFC1P2, Elektronisk hastighedsregulator
BESF20041EC2
Tilbehør
- MAC12 konstanttrykregulator
- FLF250-Ø250, flexforbindelse
- EFC1P2, Elektronisk hastighedsregulator
BESF22541EC2
Tilbehør
- MAC12 konstanttrykregulator
- FLF250-Ø250, flexforbindelse
- EFC1P2, Elektronisk hastighedsregulator
BESF25041EC2
Tilbehør
- MAC12 konstanttrykregulator
- FLF315-Ø315, flexforbindelse
- EFC1P2, Elektronisk hastighedsregulator
BESF28043EC
Tilbehør
- FLF315-Ø315, flexforbindelse
- MAC12 konstanttrykregulator
- EFC1P2, Elektronisk hastighedsregulator
