VEX4000 Ventilationsaggregat

VEX4000

Ventilationsaggregat

EXHAUSTO VEX4000 er en serie aggregater egnet til mange former for ventilation. De forskellige typer sektioner kan kombineres og konfigureres til stort set alle behov. Serien dækker kapacitetsområdet fra 1.050 til 36.000 m3/h.
VEX4000
Download CAD-fil
VEX4000
ENERGIEFFEKTIVE MODULAGGREGATER MED HØJ FLEKSIBILITET
Med VEX4000 imødekommer du fremtidens energikrav via EC-motorteknologi, højt ydende varmevekslere og integreret reversibel varmepumpe.

KOMPAKT FLEKSIBILITET
VEX4000 seriens 10 størrelser giver dig muligheden for at finde den optimale størrelse aggregat til dit ventilationsbehov og de mange funktioner giver dig friheden til at sammensætte lige netop det aggregat, som dit projekt kræver.

Alle sektioner er indbyrdes tilpasset hinanden for hver modelstørrelse, således at det komplette aggregat har samme bredde og højde overalt. Aggregaterne kan leveres i LEFT og RIGHT udførelse.

EXCON-AUTOMATIK
Alle VEX4000-aggregater kan leveres med integreret automatik til avanceret styring af bl.a. luftmængder, varme, køling og befugtning. Det er dog også muligt at bestille VEX4000 uden automatik.

EXHAUSTOs patenterede adaptive trykkontrol, som løbende optimerer trykket i aggregatet i forhold til behovet i bygningen, gør det muligt at reducere dit energiforbrug yderligere i forhold til traditionelle metoder til trykregulering på markedet (CAV, VAV, og DVC).

EXSELECTPRO
VEX4000 beregnes og konfigureres i det Eurovent- og RLT-certificerede regneprogram EXselectPRO.

Programmet benyttes til konfigurering og energiberegninger i henhold til projektets krav. Output er detaljerede tekniske data, målskitser samt energiberegninger og tilhørende energilabel.
VEX4000

Vigtigste produktegenskaber

  • Ekstremt energi-effektivt aggregat
  • 13 moduler, der kan kombineres til netop din løsning
  • Euroventcertificeret og RLT-certificeret
  • EXCON, integreret automatik
  • Nem og hurtig produktkonfigurering og beregning via ExSelectPRO
  • Lave installations- og driftomkostninger
  • Valg af integreret køling eller reversibel varmepumpe
  •  Patenteret automatisk lækagekontrol (ALC™) forhindrer overførsel af afkastluften og recirkulation af luftbårne partikler og gasser, herunder viruspartikler, elimineres.

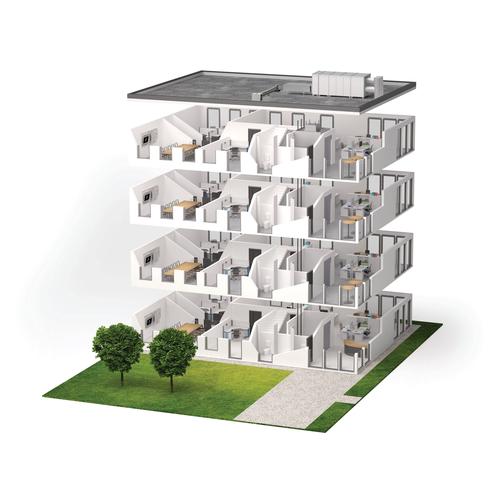

  • Boligbyggeri (flerfamilieboliger)
  • Nybyggeri
  • Renovering
  • Erhvervslokaler
  • ER - Roterende varmeveksler
  • CF - Modstrømsvarmeveksler
  • EX - Krydsvarmeveksler
  • FAN/FX - Kammerventilator og filter

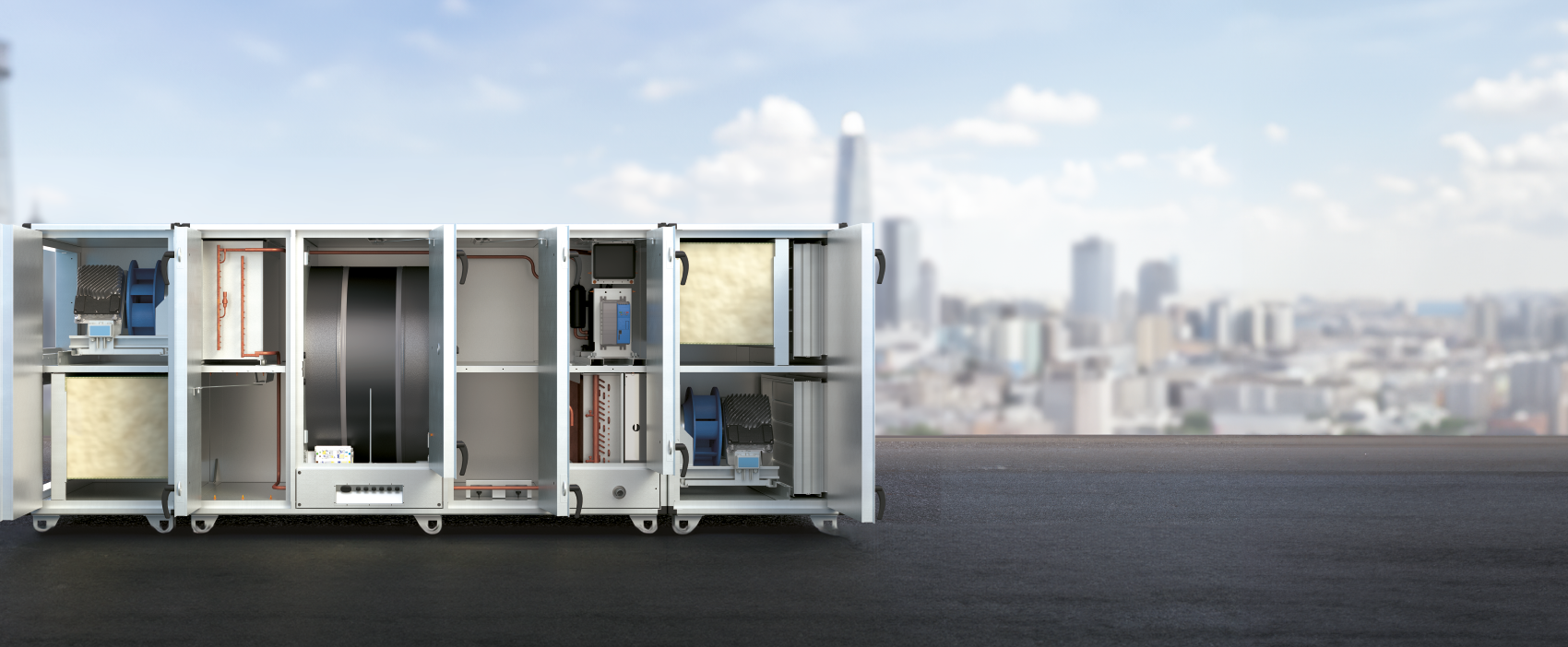

  • RHP - Reversibel varmepumpe
  • RHP-ER - Reversibel varmepumpe med roterende varmeveksler
  • HW - Vandvarmeflade
  • CW - Vandkøleflade
  • DX - Køleflade for direkte ekspansion
  • HWR - Varmegenvindingsflade (specialløsning til butikker)
  • HE - Elvarmeflade

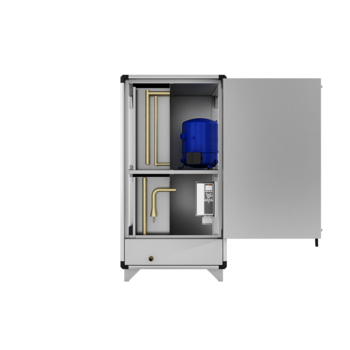

  • IC - Integreret DX-køling
  • ICC - Integereret DX-køling sammen med rotor og kølegenvinding
  • MR - Mixer og recirkulationssektion
  • MS - Spjæld
  • SP - Tom sektion
  • RF - Tag til udendørs anlæg
  • Patenteret automatisk lækagekontrol (ALC™) forhindrer overførsel af afkastluften og recirkulation af luftbårne partikler og gasser, herunder viruspartikler, elimineres.
  • Valg af filtre og forfilter for at garantere luftkvaliteten

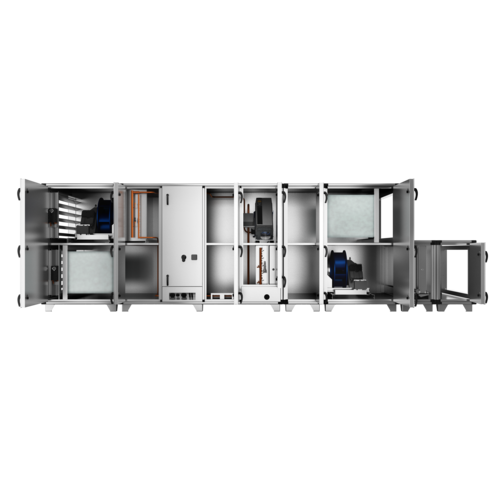

  • VEX4000 som et hygiejnecertificeret aggregat i overensstemmelse med VDI 6022-1 (mod tillæg).Alle aggregatets moduler og dele er let tilgængelige for eftersyn og rengøring for at forhindre skadelige bakterier og partikler, samt at dette er certificeret af et uvildigt laboratorium (Synlab).
  • EXcon 100% Plug & Play kontrol:
    • Konstant luftstrøm,
    • Konstant tryk ,
    • Patenteret adaptiv trykregulering
    • Variabel luftstrøm med CO2/VOC-sensor (0-10 V signal),
    • Reguleret tryk: optimal trykregulering bruges til at tilpasse trykindstillingspunktet i henhold til målt luftstrøm, der sikrer energieffektivitet,
    • Temperaturkontrol,
    • Integreret ur: driftstimer kan styres med timer.
  • BMS kommunikationsprotokoller :
    • Integreret webserver TCP/IP RJ45,
    • ModbusRTU RS485,
    • BACnet TCP/IP,
    • LON (valgfrit).
  • Version uden automatik også tilgængelig,
VEX4000
VEX modelHøjde (mm)Længde (mm) Dybde (mm)Vægt (kg)
VEX4010130926261055535
VEX4020130926261275602
VEX4030149927361549790
VEX4040159927361630835
VEX4050174427361755913
VEX40602069302619301268
VEX40702069320621151405
VEX40802394320623251699
VEX40902644320626252233
VEX41002924320628952451
VEX4000
VEX modelHøjde (mm)Længde (mm) Dybde (mm)Vægt (kg)
VEX40501744392617551261
VEX40602069439119301733
VEX40702069457121151897
VEX40802394485123252442
VEX40902644511626252988
VEX41002924538628953672
VEX4000
VEX modelHøjde (mm)Længde (mm) Dybde (mm)Vægt (kg)
VEX4010130929441055616
VEX4020130929441275740
VEX4030149933061549967
VEX40401599344616301071
VEX40501744344617551136
VEX40602069377419301524
VEX40702069395421151678
VEX40802394409623252080
VEX40902644437926252596
VEX41002924437928952988
VEX4000
VEX modelHøjde (mm)Længde (mm) Dybde (mm)Vægt (kg)
VEX4010130935961055799
VEX4020130935961275895
VEX40301499381615491194
VEX40401599381616301274
VEX40501744391617551422
VEX40602069409619301778
VEX40702069437621152034
VEX40802394437623252390
VEX40902644447626252975
VEX41002924447628953542

MEKANISK YDEEVNE: I henhold til ds/en 1886 og certificeret af Eurovent

I henhold til ds/en 1886 og certificeret af Eurovent:

  • Styrke af aggregathus: Klasse D2 (M)
  • Tæthed ved undertryk på -400 Pa: L1 (M)
  • Tæthed ved overtryk på +700 Pa: L1 (M)
  • Filter bypass lækage: F9 ved under- og overtryk
  • Termisk transmission: T2 (M)
  • Termisk brofaktor: Klasse TB3 (M)
  • Norm DS/EN ISO 12944-2
  • Korrosionskategori C4

KABINET

Alle sektioner består af kabinetter, der er konstrueret ud fra samme grundprincip med rammeprofiler og isolerede paneler. Generelt er der overalt lagt stor vægt på tilgængelighed og servicevenlighed.

PROFILER

Rammeprofilerne er fremstillet i aluminium. Dette sikrer såvel høj styrke samt høj grad af korrosionsbestandighed. Rammerne er samlet med indstikshjørner og har blødt afrundede kanter.

PANELER

Panelerne er fremstillet i aluzink og er isoleret med 50 mm mineraluld, der sikrer såvel god termisk isolering som god lyddæmpning (ekstern støj).

Sidepanelerne er fastgjort til rammeprofilen med skruer. Ende-, top-, og bundpaneler er fastgjort indvendigt med skruer og efterfølgende fuget.

DRÅBEADSKILLER OG DRYPBAKKE

CW- og DX-flader samt IC/ICC-kølemodul er forsynet med en drypbakke samt en udtagelig dråbeudskiller. Drypbakken er placeret, så den er nem at rengøre.

INSPEKTIONSDØRE

Dørene åbner 180° og giver nem adgang for inspektion og service. Dørene er tætsluttende og opbygget efter samme princip som panelerne, men forsynet med tætningslister.

Vælg mellem:

  • Solide håndtag, der er lette og betjene og som har indbyggede låse
  • Lukketøj til specialnøgle

Hængslerne er justerbare og fastgjort i bagkanten af dørene for maksimal styrke i ophængningen.

UDENDØRS AGGREGATER

Aggregaterne kan leveres i speciel udendørs udgave med tag og vejrbeskyttende afkastriste. De kan desuden forsynes med indløbsbokse for indtag.

EXHAUSTO TILBYDER TRE LEVERINGSMULIGHEDER:

Aggregaterne leveres samlet og Exhausto sørger for at alle moduler er tilsluttet korrekt til hinanden og samlet på en bundramme.

Moduler leveres adskilt, hvilket vil være en fordel, hvis modulerne skal transporteres igennem døre. Netop derfor er VEX4000 designet, så det er meget let at samle.

Aggregatet leveret som SPLIT, hvilket betyder, at aggregatet bliver leveret demonteret i en såkaldt ”Flat-Pack”, så selv store aggregater kan transporteres ind igennem små døre og derefter blive samlet på stedet. SPLIT løsningen indebærer en ekstra omkostning, da den kræver særligt uddannede serviceteknikere fra EXHAUSTO.

  • Patenteret automatisk lækagekontrol (ALC™) forhindrer overførsel af afkastluften og recirkulation af luftbårne partikler og gasser, herunder viruspartikler, elimineres.
  • Valg af filtre og forfilter for at garantere luftkvaliteten
  • Valg af integreret køling
  • Integreret switch,
  • EXcon 100% Plug & Play kontrol:
    • Konstant luftstrøm,
    • Konstant tryk ,
    • Patenteret adaptiv trykregulering
    • Variabel luftstrøm med CO2/VOC-sensor (0-10 V signal),
    • Reguleret tryk: optimal trykregulering bruges til at tilpasse trykindstillingspunktet i henhold til målt luftstrøm, der sikrer energieffektivitet,
    • Temperaturkontrol,
    • Integreret ur: driftstimer kan styres med timer.
  • BMS kommunikationsprotokoller :
    • Integreret webserver TCP/IP RJ45,
    • ModbusRTU RS485,
    • BACnet TCP/IP,
    • LON (valgfrit).
  • Version uden automatik også tilgængelig,
  • Udviklet i overensstemmelse med den tyske hygiejnestandard VDI 6022.

INTEGRERET AUTOMATIK

EXcon understøtter følgende netværk:

Integreret Webserver - TCP/IP

Modbus - RS485 / TCP/IP

BACnet - TCP/IP

EXcon er baseret på BUS-teknologi med en lang række eksterne kommunikationsmuligheder. Al styring kan ske fra central enhed via webserver.

EXHAUSTO tilbyder specialløsninger til områder, der kræver særlige styringsmuligheder, eksempelvis butikker, der har behov for præcis temperaturstyring, særlig kølestyring og områder med befugtning.
