THFV Taghætte

THFV

Taghætte

Taghætte for vertikalt luftindtag - benyttes som afslutning på kanalsystemet over tag. Flot design, enkel montage og lydsvag konstruktion
THFV
THFV

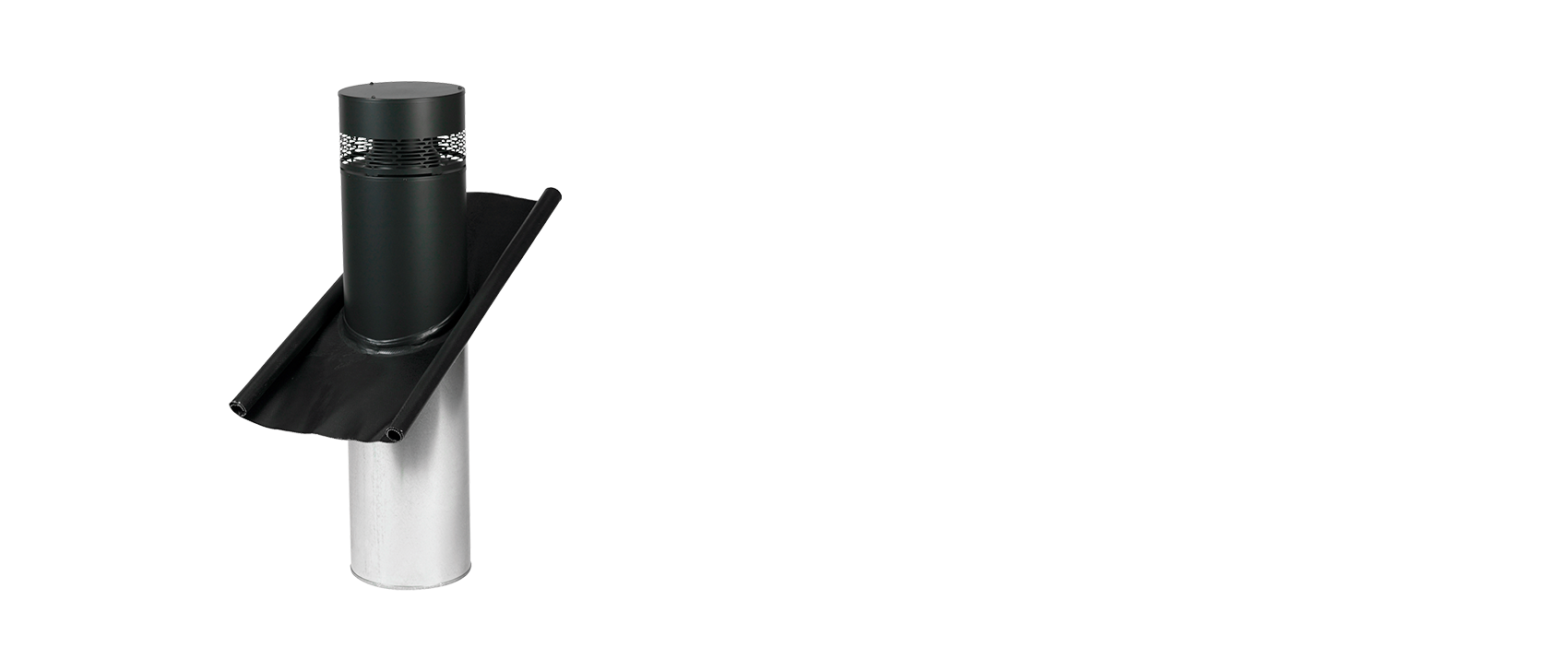

EXHAUSTO taghætte THFV er til udeluftindtag med afrundet indløb, så der er et minimalt tryktab.

Taghætterne anvendes, hvor der ønskes en arkitektonisk og luftteknisk rigtig afslutning af kanalsystemet over taget.

Taghætterne er nemme at montere i forskellige tagkonstruktioner, med montagemuligheder på mange forskellige tagtyper.

Den lydsvage konstruktion gør dem særligt velegnede, hvor der stilles store krav til miljøet og i tætbebyggede områder.

Taghætterne er opbygget af galvaniseret plade yderst, dernæst 50 mm mineraluld, glasvæv og indvendig galvaniseret perforeret plade.

I toppen er THFV udført med spurvenet, som hindrer uønskede genstande i at komme ind i kanalsystemet.
THFV

Vigtigste produktegenskaber

  • Moderne design
  • Nem montage
  • Lydsvag konstruktion
  • 50 mm isolering (overholder DS428)
  • Mange størrelser
Varianter Max. taghældning
THFV160-600, taghætte til udeluftindtag

30

THFV160-900, taghætte til udeluftindtag

45

THFV160-1200, taghætte til udeluftindtag

60

THFV200-600, taghætte til udeluftindtag

30

THFV200-900, taghætte til udeluftindtag

45

THFV200-1200, taghætte til udeluftindtag

60

THFV250-600, taghætte til udeluftindtag

30

THFV250-900, taghætte til udeluftindtag

45

THFV250-1200, taghætte til udeluftindtag

60

THFV315-600, taghætte til udeluftindtag

30

THFV315-900, taghætte til udeluftindtag

45

THFV315-1200, taghætte til udeluftindtag

60

THFV400-600, taghætte til udeluftindtag

30

THFV400-900, taghætte til udeluftindtag

45

THFV400-1200, taghætte til udeluftindtag

60

THFV500-900, taghætte til udeluftindtag

40

THFV500-1200, taghætte til udeluftindtag

50

THFV630-900, taghætte til udeluftindtag

35

THFV630-1200, taghætte til udeluftindtag

45

Mål
THAV/THFV størrelseC1 Ø mmC Ø mmL mmL1 mmVægt* kgMaks. taghældning V
 160-600Ø160Ø2706007601630°
160-900Ø160Ø27090010601845°
160-1200Ø160Ø270120013602160°
200-600Ø200Ø3056007851230°
200-900Ø200Ø30590010851445°
200-1200Ø200Ø305120013851760°
250-600Ø250Ø3706008351430°
250-900Ø250Ø37090011351945°
250-1200Ø250Ø370120014352260°
315-600Ø315Ø4406009051930°
315-900Ø315Ø44090012052445°
315-1200Ø315Ø440120015052960°
400-600Ø400Ø51060010152530°
400-900Ø400Ø51090013153045°
400-1200Ø400Ø510120016153560°
500-900Ø500Ø61090014403540°
500-1200Ø500Ø610120017404250°
630-900Ø630Ø73890015505635°
THFV
Varianter C1 L (mm) L1 (mm) Ø C (mm) Egenvægt (kg)
THFV160-600, taghætte til udeluftindtag

160

600

760

270

16

THFV160-900, taghætte til udeluftindtag

160

900

1060

270

18

THFV160-1200, taghætte til udeluftindtag

160

1200

1360

270

21

THFV200-600, taghætte til udeluftindtag

200

600

785

305

12

THFV200-900, taghætte til udeluftindtag

200

900

1085

305

14

THFV200-1200, taghætte til udeluftindtag

200

1200

1385

305

17

THFV250-600, taghætte til udeluftindtag

250

600

835

370

14

THFV250-900, taghætte til udeluftindtag

250

900

1135

370

19

THFV250-1200, taghætte til udeluftindtag

250

1200

1435

370

22

THFV315-600, taghætte til udeluftindtag

315

600

905

440

19

THFV315-900, taghætte til udeluftindtag

315

900

1205

440

24

THFV315-1200, taghætte til udeluftindtag

315

1200

1505

440

29

THFV400-600, taghætte til udeluftindtag

400

600

1015

510

25

THFV400-900, taghætte til udeluftindtag

400

900

1315

510

30

THFV400-1200, taghætte til udeluftindtag

400

1200

1615

510

35

THFV500-900, taghætte til udeluftindtag

500

900

1440

610

35

THFV500-1200, taghætte til udeluftindtag

500

1200

1740

610

42

THFV630-900, taghætte til udeluftindtag

630

900

1550

738

56

THFV630-1200, taghætte til udeluftindtag

630

1200

1850

738

61

THAV/THFVIndsætningsdæmpning dB
størrelse 125 Hz250 Hz500 Hz1000 Hz2000 Hz4000 Hz8000 Hz
160-60016222322125
160-90028232728178
160-12004112528332210
200-60035152524135
200-90056202930187
200-1200711263134239
250-6004713191274
250-90059202618106
250-1200611253023137
315-600451115944
315-9005815201255
315-120071020251576
400-60025911643
400-900261420965
400-12004714221177
500-900231217844
500-12002514211065
630-900141210753
630-1200151612863

THFV taghætte er til udeluftindtag med afrundet indløb, således at der er et minimalt tryktab. I THFV er der integreret spurvenet.

Målene E, F og G gælder kun for PERFORM-inddækning.

Ved Zink er inddækningen altid 100 mm

PERFORM-inddækningen kan tilpasses inden for +/- 2,5° i forhold til den opgivne taghældning.
