Taghætte for vertikalt afkast - benyttes som afslutning på kanalsystemet over tag. Flot design, enkel montage og lydsvag konstruktion
THAV
THAV

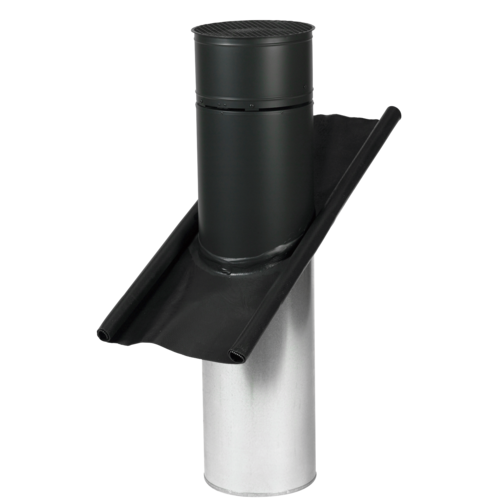

EXHAUSTO taghætte THAV er til vertikalt luftafkast og har indbygget spjæld.

Taghætterne anvendes, hvor der ønskes en arkitektonisk og luftteknisk rigtig afslutning af kanalsystemet over taget.

Taghætterne er nemme at montere i forskellige tagkonstruktioner, med montagemuligheder på mange forskellige tagtyper.

Den lydsvage konstruktion gør dem særligt velegnede, hvor der stilles store krav til miljøet og i tætbebyggede områder.

THAVs vertikale luftafkast hindrer nedslag til omgivelserne af den forurenede udsugningsluft, samt at tagfladen bliver tilsmudset.

Taghætterne er opbygget af galvaniseret plade yderst, dernæst 50 mm mineraluld, glasvæv og indvendig galvaniseret perforeret plade.

Det indbyggede spjæld består af to halvmåneformede spjældklapper, som åbner, når aggregatet er i drift. Hvis aggregatet ikke er i drift, lukker spjældklapperne og hindrer derved uønsket luft i at passere ned i ventilationskanalen.

Øverst er monteret et spurvenet, som hindrer uønskede genstande i at komme ind i kanalsystemet.
THAV

Vigtigste produktegenskaber

  • Moderne design
  • Nem montage
  • Lydsvag konstruktion
  • 50 mm isolering (overholder DS428)
  • Mange størrelser
Varianter Max. taghældning
THAV160-600, taghætte med vertikalt afkast

30

THAV160-900, taghætte med vertikalt afkast

45

THAV160-1200, taghætte med vertikalt afkast

60

THAV200-600, taghætte med vertikalt afkast

30

THAV200-900, taghætte med vertikalt afkast

45

THAV200-1200, taghætte med vertikalt afkast

60

THAV250-600, taghætte med vertikalt afkast

30

THAV250-900, taghætte med vertikalt afkast

45

THAV250-1200, taghætte med vertikalt afkast

60

THAV315-600, taghætte med vertikalt afkast

30

THAV315-900, taghætte med vertikalt afkast

45

THAV315-1200, taghætte med vertikalt afkast

60

THAV400-600, taghætte med vertikalt afkast

30

THAV400-900, taghætte med vertikalt afkast

45

THAV400-1200, taghætte med vertikalt afkast

60

THAV500-900, taghætte med vertikalt afkast

40

THAV500-1200, taghætte med vertikalt afkast

50

THAV630-900, taghætte med vertikalt afkast

35

THAV630-1200, taghætte med vertikalt afkast

45

Målene E, F og G gælder kun for PERFORM-inddækning. Ved Zink er inddækningen altid 100 mm PERFORM-inddækningen kan tilpasses inden for +/- 2,5° i forhold til den opgivne taghældning.

Mål
THAV/THFV størrelseC1 Ø (mm)C Ø (mm)L (mm)L1 (mm)Vægt (kg)Maks. taghældning V
 160-600Ø160Ø2706007601630°
160-900Ø160Ø27090010601845°
160-1200Ø160Ø270120013602160°
200-600Ø200Ø3056007851230°
200-900Ø200Ø30590010851445°
200-1200Ø200Ø305120013851760°
250-600Ø250Ø3706008351430°
250-900Ø250Ø37090011351945°
250-1200Ø250Ø370120014352260°
315-600Ø315Ø4406009051930°
315-900Ø315Ø44090012052445°
315-1200Ø315Ø440120015052960°
400-600Ø400Ø51060010152530°
400-900Ø400Ø51090013153045°
400-1200Ø400Ø510120016153560°
500-900Ø500Ø61090014403540°
500-1200Ø500Ø610120017404250°
630-900Ø630Ø73890015505635°
THAV THAV
Varianter C1 L (mm) L1 (mm) Ø C (mm) Egenvægt (kg)
THAV160-600, taghætte med vertikalt afkast

160

600

760

270

16

THAV160-900, taghætte med vertikalt afkast

160

900

1060

270

18

THAV160-1200, taghætte med vertikalt afkast

160

1200

1360

270

21

THAV200-600, taghætte med vertikalt afkast

200

600

785

305

12

THAV200-900, taghætte med vertikalt afkast

200

900

1085

305

14

THAV200-1200, taghætte med vertikalt afkast

200

1200

1385

305

17

THAV250-600, taghætte med vertikalt afkast

250

600

835

370

14

THAV250-900, taghætte med vertikalt afkast

250

900

1135

370

19

THAV250-1200, taghætte med vertikalt afkast

250

1200

1435

370

22

THAV315-600, taghætte med vertikalt afkast

315

600

905

440

19

THAV315-900, taghætte med vertikalt afkast

315

900

1205

440

24

THAV315-1200, taghætte med vertikalt afkast

315

1200

1505

440

29

THAV400-600, taghætte med vertikalt afkast

400

600

1015

510

25

THAV400-900, taghætte med vertikalt afkast

400

900

1315

510

30

THAV400-1200, taghætte med vertikalt afkast

400

1200

1615

510

35

THAV500-900, taghætte med vertikalt afkast

500

900

1440

610

35

THAV500-1200, taghætte med vertikalt afkast

500

1200

1740

610

42

THAV630-900, taghætte med vertikalt afkast

630

900

1550

738

56

THAV630-1200, taghætte med vertikalt afkast

630

1200

1850

738

61

THAV/THFVIndsætningsdæmpning dB
størrelse 125 Hz250 Hz500 Hz1000 Hz2000 Hz4000 Hz8000 Hz
160-60016222322125
160-90028232728178
160-12004112528332210
200-60035152524135
200-90056202930187
200-1200711263134239
250-6004713191274
250-90059202618106
250-1200611253023137
315-600451115944
315-9005815201255
315-120071020251576
400-60025911643
400-900261420965
400-12004714221177
500-900231217844
500-12002514211065
630-900141210753
630-1200151612863

THAV taghætte er til vertikalt afkast og har indbygget spjæld. Øverst er monteret et spurvenet, som hindrer uønskede genstande i at komme ind i kanalsystemet.
